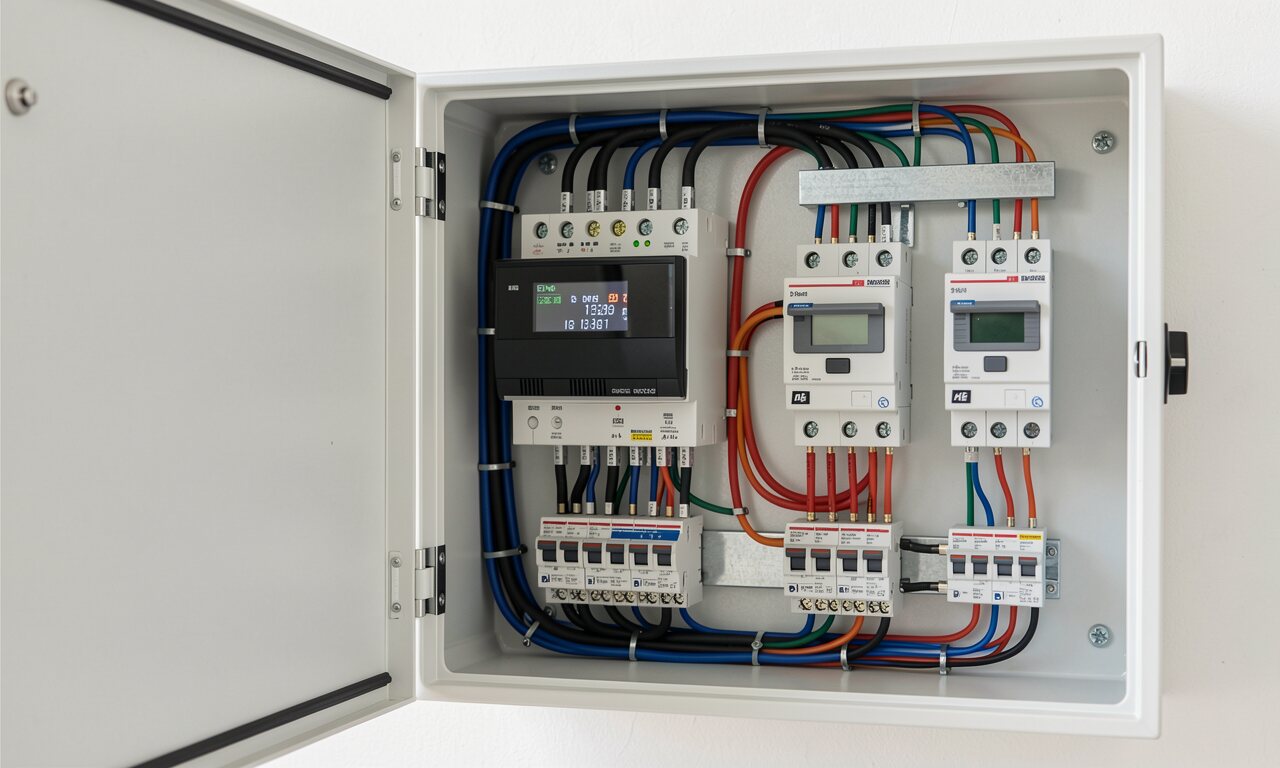

Messkonzept mit 3 Zählern: typische Verkabelungsfehler
Bei drei Zählern (Erzeugung, Netzbezug/Einspeisung, Unterzähler) entstehen die meisten Fehler an Wandlern, Spannungspfad und Zählerposition. Hier findest du die häufigsten Verdrahtungsfehler und wie du sie ohne Rätselraten prüfst.
Am häufigsten kippen bei 3-Zähler-Konzepten diese Punkte: (1) Stromwandler mit vertauschten Klemmen k/l → falsches Vorzeichen, Werte laufen negativ. (2) Spannungspfad nicht auf die Phase des Stromwandlers gelegt → Zähler misst 0 oder falsch. (3) Zähler an falscher Stelle im Strang (vor statt hinter dem Anschlusspunkt) → Erzeugung und Verbrauch werden vertauscht. (4) Speicher doppelt erfasst → Eigenverbrauch rechnet sich falsch. Prüfe diese vier zuerst, sie decken die Mehrzahl der Fälle ab.
Bei Wandlerzählern ist die Richtung entscheidend: k zeigt zur Quelle, l zur Last. Sind k und l vertauscht, zählt der Zähler Bezug als Einspeisung und umgekehrt – du siehst dauerhaft negative oder unplausible Werte. Genauso kritisch: Der Stromwandler auf L1 muss auch mit dem Spannungspfad L1 zusammenarbeiten. Liegt der Spannungsabgriff auf einer anderen Phase, entsteht ein Phasenversatz und die Wirkleistung wird verzerrt. Kontrolliere jede Phase einzeln, nicht nur die Summe.

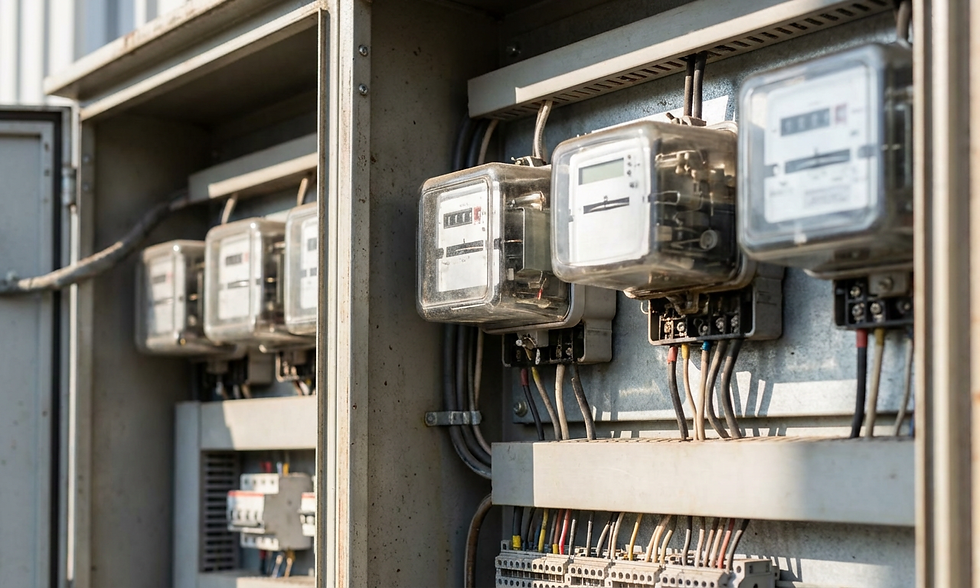

Ein Zähler braucht Strom- und Spannungspfad. Fehlt die Spannung – etwa weil eine Vorsicherung des Spannungspfads ausgelöst hat oder eine Ader nicht aufgelegt ist – misst der Zähler auf dieser Phase 0, obwohl Strom fließt. Symptom: ein Drittel oder zwei Drittel der erwarteten Leistung fehlt. Prüfe bei jedem der drei Zähler, ob alle drei Spannungspfade anliegen, und ob die Phasenreihenfolge L1/L2/L3 durchgängig gleich verdrahtet ist.
Beim 3-Zähler-Konzept hat jeder Zähler eine feste Aufgabe: Erzeugungszähler direkt am Wechselrichter, Zweirichtungszähler am Netzanschlusspunkt, Unterzähler für Speicher oder abgegrenzten Verbrauch. Wird ein Zähler eine Klemmstelle zu früh oder zu spät gesetzt, misst er den falschen Energiefluss – dann stimmt zwar jeder Zähler für sich, aber die Bilanz (Eigenverbrauch, Einspeisung) ist falsch. Zeichne den Energiefluss vom Wechselrichter bis zum Netz auf und ordne jeden Zähler eindeutig zu.
Sitzt ein Batteriespeicher hinter dem Erzeugungszähler und wird zusätzlich vom Unterzähler erfasst, kann Lade- und Entladeenergie doppelt in die Bilanz laufen. Prüfe, welcher Zähler den Speicher wirklich erfassen soll, und stelle sicher, dass die Summenformel des Messkonzepts (z. B. Eigenverbrauch = Erzeugung − Einspeisung) genau die Zähler nutzt, die physisch an der richtigen Stelle sitzen. Ein sauberes Klemmenschema mit Zählernummern verhindert das.
Fahre die Anlage in einen definierten Zustand und vergleiche die Zähler: Bei reiner Einspeisung (kein Verbrauch) muss der Netzzähler Lieferung zeigen, der Bezug 0. Bei reinem Netzbezug (Anlage aus) umgekehrt. Zeigt ein Zähler das Gegenteil, ist meist k/l vertauscht. Weichen einzelne Phasen ab, liegt es am Spannungspfad. Dokumentiere Momentanwerte je Phase – so grenzt du Wandler-, Phasen- und Positionsfehler sauber voneinander ab.
