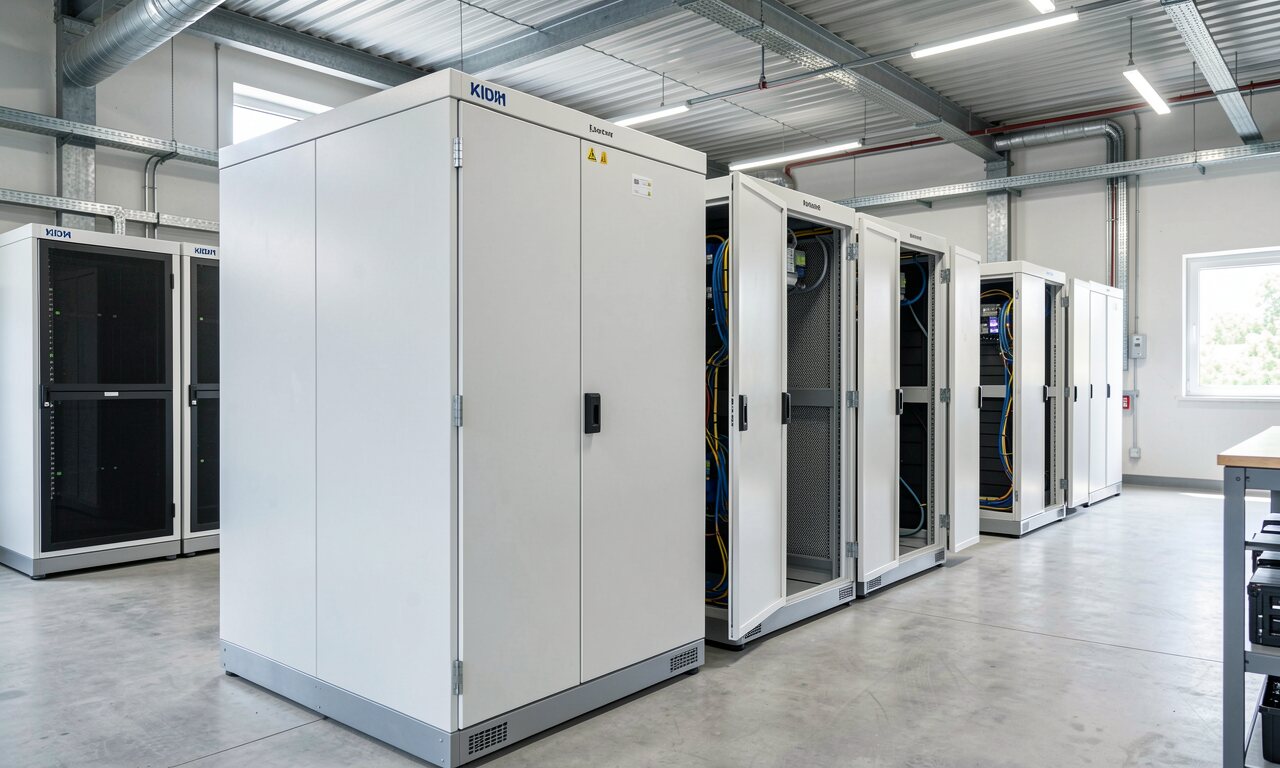

Analyse der 10 Kernschwachstellen eines 500 kWh Batteriespeichersystems für Biogas- und PV-Anlagenintegration

Einleitung

Die Integration von Batteriespeichersystemen (BESS) in erneuerbare Energieprojekte gewinnt zunehmend an Bedeutung, um die Volatilität von Energiequellen wie Photovoltaik (PV) auszugleichen und den Eigenverbrauch zu optimieren. Der vorliegende Bericht fokussiert auf ein spezifisches Anwendungsszenario: die Kombination einer Biogasanlage mit einer variablen Last von etwa 50-150 kW, einer 500 kWp PV-Anlage und einem geplanten Lithium-Ionen-Batteriespeicher mit einer Kapazität von 500 kWh. Ziel einer solchen Konfiguration ist typischerweise die Maximierung des Eigenverbrauchs des erzeugten PV-Stroms, die Stabilisierung der Energieversorgung für die Biogasanlage und potenziell die Erbringung von Netzdienstleistungen.

Die Identifizierung potenzieller Schwachstellen des Batteriesystems ist in diesem Kontext von entscheidender Bedeutung. Eine frühzeitige und fundierte Analyse von Risiken und Nachteilen ermöglicht es, technische Fehlauslegungen, unrealistische Wirtschaftlichkeitsprognosen und Sicherheitsrisiken zu minimieren. Dies ist ein unerlässlicher Schritt für eine solide Projektplanung, ein effektives Risikomanagement und eine fundierte Investitionsentscheidung.

Dieser Bericht analysiert zehn identifizierte Kernschwachstellen des geplanten 500 kWh Batteriespeichersystems. Die Analyse stützt sich auf aktuelle Forschungsergebnisse und technische Dokumentationen, um ein umfassendes Bild der Herausforderungen zu zeichnen, die bei der Implementierung und dem Betrieb eines solchen Systems auftreten können. Die folgende Tabelle gibt einen ersten Überblick über die diskutierten Schwachstellen:

Tabelle 1: Übersicht der 10 Kernschwachstellen des Batteriesystems

Nr.	Schwachstelle	Kurzbeschreibung
1	Degradation und begrenzte Lebensdauer	Kapazitäts- und Effizienzverlust über Zeit und Nutzung durch chemische und physikalische Alterungsprozesse.
2	Komplexität und Ausfallrisiko des Batteriemanagementsystems (BMS)	Hohe Anfälligkeit für Softwarefehler, Sensorprobleme und Fehlkonfigurationen aufgrund der Systemkomplexität.
3	Thermische Herausforderungen und Managementaufwand	Notwendigkeit eines energieintensiven Thermomanagements zur Vermeidung von Überhitzung oder Unterkühlung.
4	Sicherheitsrisiken, insbesondere Thermisches Durchgehen	Inhärente Brand- und Explosionsgefahr von Lithium-Ionen-Batterien bei Fehlfunktionen oder Beschädigung.
5	Komplexität der Systemintegration und des Energieflussmanagements	Schwierigkeiten bei der optimalen Koordination von PV, Biogasanlage und Speicher zur Erreichung verschiedener Betriebsziele.
6	Effizienzverluste und Leistungsbeschränkungen im Betrieb	Verluste durch Wandlung, Round-Trip-Effizienz, C-Raten-Begrenzungen und Selbstentladung reduzieren die nutzbare Energie und Leistung.
7	Hohe Investitions- und Betriebskosten (CAPEX/OPEX)	Erhebliche Anfangsinvestitionen und laufende Kosten für Wartung, Versicherung und potenziellen Ersatz.
8	Umweltauswirkungen und Herausforderungen beim Recycling	Ressourcenintensiver Rohstoffabbau, energieintensive Herstellung und komplexe, kostenintensive Recyclingprozesse.
9	Abhängigkeiten von Lieferketten und externen Marktfaktoren	Volatile Rohstoffpreise, geopolitische Risiken, Lieferengpässe und lange Lieferzeiten.
10	Software-Obsoleszenz, Cybersicherheit und regulatorische Unsicherheiten	Risiken durch veraltete Software, Ende des Hersteller-Supports, Cyberangriffe und sich ändernde gesetzliche Rahmenbedingungen.

Die nachfolgenden Abschnitte werden jede dieser Schwachstellen detailliert untersuchen und ihre spezifische Relevanz für das beschriebene Anwendungszenario beleuchten.

Die 10 Kernschwachstellen des Batteriesystems

Schwäche 1: Degradation und begrenzte Lebensdauer

Eine der fundamentalsten Schwachstellen von Lithium-Ionen-Batteriespeichersystemen ist ihre inhärente Degradation, die zu einer begrenzten technischen und wirtschaftlichen Lebensdauer führt. Dieser Prozess manifestiert sich in einem fortschreitenden Verlust an nutzbarer Kapazität und Effizienz.

• Erläuterung der Alterungsmechanismen:Die Alterung von Lithium-Ionen-Batterien ist ein komplexer Prozess, der durch verschiedene Mechanismen vorangetrieben wird:

• Zyklische Degradation: Jeder einzelne Lade- und Entladezyklus trägt zum Verschleiß der Batterie bei und reduziert ihre Kapazität geringfügig.1 Die Tiefe der Entladung (Depth of Discharge – DOD), hohe Lade- und Entladeraten (C-Raten) sowie die generelle Nutzungshäufigkeit sind entscheidende Faktoren, die diesen Prozess beschleunigen können. Im spezifischen Anwendungsfall mit einer PV-Anlage, die tägliche Zyklen induziert, und der variablen Last der Biogasanlage, die potenziell unregelmäßige und tiefe Zyklen verursachen kann, ist die zyklische Degradation von besonderer Relevanz.

• Kalendarische Alterung: Auch im Ruhezustand unterliegt die Batterie einem Kapazitätsverlust über die Zeit. Dieser Prozess wird maßgeblich von der Umgebungstemperatur und dem Ladezustand (State of Charge – SOC) während der Lagerung beeinflusst.1 Lange Phasen mit hohem SOC, beispielsweise wenn die PV-Anlage im Sommer kontinuierlich Überschüsse produziert und die Last gering ist, können in Verbindung mit hohen Umgebungstemperaturen die kalendarische Alterung beschleunigen.

• Lithium-Verlust: Ein weiterer grundlegender Mechanismus ist der irreversible Verlust von Lithiumionen, die in Gitterdefekten der Elektrodenmaterialien eingeschlossen werden.2 Dieser Prozess wird durch hohe Temperaturen verstärkt und führt direkt zu einem permanenten Kapazitätsabfall.

• Anstieg des Innenwiderstands: Mit fortschreitender Alterung erhöht sich der Innenwiderstand der Batteriezellen.1 Dies führt zu erhöhten Energieverlusten in Form von Wärme während des Lade- und Entladevorgangs und reduziert die Fähigkeit der Batterie, hohe Leistungen abzugeben.

• Kapazitäts- und Effizienzverluste:Die technische Lebensdauer von Lithium-Ionen-Speichern wird typischerweise mit 10 bis 15 Jahren oder 5.000 bis 10.000 Ladezyklen angegeben.4 Für ein 500 kWh System bedeutet dies, dass gegen Ende dieser Periode ein signifikanter Teil der ursprünglichen Speicherkapazität nicht mehr zur Verfügung steht, was die Wirtschaftlichkeit des Systems stark beeinträchtigt. Die Round-Trip-Effizienz, also das Verhältnis von entnommener zu eingespeister Energie, sinkt ebenfalls mit der Alterung. Noch kritischer ist oft die wirtschaftliche Lebensdauer, die kürzer sein kann (ca. 12 Jahre für Lithium-Ionen-Systeme gemäß 5). Ein Austausch wird dann notwendig, wenn die reduzierte Kapazität und Effizienz die Betriebskosten, beispielsweise durch erhöhten Netzbezug oder geringere Erlöse aus Netzdienstleistungen, so ansteigen lassen, dass die ursprüngliche Wirtschaftlichkeitsberechnung nicht mehr zutrifft. Die Kosten für einen Ersatzspeicher sind erheblich und müssen in der Gesamtbetrachtung berücksichtigt werden.6

• Einflussfaktoren im spezifischen Anwendungsfall:Mehrere Faktoren im geplanten PV-Biogas-System können die Degradationsrate beeinflussen:

• Temperatur: Extreme Temperaturen, sowohl Hitze durch direkte Sonneneinstrahlung auf den Aufstellort des Speichers oder hohe Umgebungstemperaturen im Sommer als auch Kälte im Winter, beschleunigen die chemischen Degradationsreaktionen oder führen zu physikalischen Schäden wie Lithium-Plating bei tiefen Temperaturen.1

• Lade-/Entladetiefe (DOD): Häufige Tiefentladungen (nahe 0 % SOC) und das Halten der Batterie auf sehr hohem Ladezustand (nahe 100 % SOC) belasten die Elektrodenmaterialien und verkürzen die Lebensdauer.1 Das variable Lastprofil der Biogasanlage und die fluktuierende PV-Erzeugung könnten ohne ein präzises Energiemanagement zu suboptimalen DOD-Mustern führen.

• C-Raten: Hohe Lade- und Entladeleistungen (hohe C-Raten), die beispielsweise zur Deckung von Spitzenlasten der Biogasanlage oder zur schnellen Aufnahme von PV-Überschüssen erforderlich sein könnten, erhöhen die thermische und mechanische Belastung der Zellen.9

• Variable Lastprofile: Die Kombination aus der stark fluktuierenden Einspeisung der PV-Anlage und dem variablen, potenziell schwer vorhersagbaren Lastprofil der Biogasanlage (50-150 kW) führt zu unregelmäßigen und potenziell stressigen Betriebszyklen für die Batterie. Dies erschwert die genaue Vorhersage der Degradation und kann zu einer schnelleren Alterung führen als bei konstanten, vorhersehbaren Zyklen.10

Die Interaktion von zyklischer und kalendarischer Alterung ist komplex und nicht rein additiv. Phasen hoher PV-Erzeugung im Sommer können zu einem hohen Ladezustand und gleichzeitig hohen Umgebungstemperaturen führen, was die kalendarische Alterung beschleunigt.1 Gleichzeitig kann die Biogasanlage durch ihren Betrieb tiefe Entladezyklen verursachen, die die zyklische Alterung vorantreiben. Die tatsächliche Degradationsrate ist somit eine Überlagerung dieser Effekte, die maßgeblich durch das spezifische, lokale Last- und Erzeugungsprofil sowie die Betriebsstrategie des Energiemanagementsystems bestimmt wird.

Die Notwendigkeit, die Degradation durch ein intelligentes Batteriemanagementsystem (BMS) und optimierte Betriebsstrategien (z.B. Begrenzung des DOD-Fensters, Einhaltung eines optimalen SOC-Bereichs, Begrenzung der C-Raten) zu managen, steht oft im direkten Zielkonflikt mit dem Wunsch nach maximaler Flexibilität und Ausnutzung der Speicherkapazität. Beispielsweise kann die Begrenzung der Entladetiefe zum Schutz der Batterie die Fähigkeit einschränken, längere Lastphasen der Biogasanlage zu überbrücken, oder die Begrenzung der Ladeleistung kann dazu führen, dass PV-Überschüsse nicht vollständig aufgenommen werden können.1

Tabelle 2: Degradationsfaktoren und deren Auswirkungen im PV-Biogas-Kontext

Faktor	Mechanismus (Beispiele)	Auswirkung auf Batterie	Relevanz im PV-Biogas-Kontext
Hohe Temperatur	Beschleunigung chem. Reaktionen, kalendarische Alterung	Kapazitätsverlust, Lebensdauerverkürzung, Sicherheitsrisiko	Hohe Umgebungstemperaturen im Sommer, Abwärme durch Betrieb, direkte Sonneneinstrahlung auf Speicherstandort.
Tiefe Temperatur	Reduzierte Ionenleitfähigkeit, Risiko von Lithium-Plating	Leistungsminderung, irreversibler Kapazitätsverlust	Winterbetrieb, kalte Nächte; kann Ladefähigkeit der PV-Energie einschränken.
Tiefe Entladung (High DOD)	Mechanischer Stress auf Elektroden, Nebenreaktionen	Beschleunigte zyklische Alterung, Kapazitätsverlust	Variable Last der Biogasanlage kann tiefe Entladungen erfordern, wenn PV-Erzeugung gering ist.
Hoher Ladezustand (High SOC)	Erhöhte chemische Instabilität, kalendarische Alterung	Beschleunigte kalendarische Alterung, Kapazitätsverlust	Hohe PV-Überschüsse können Speicher lange auf hohem SOC halten, besonders bei geringer Last der Biogasanlage.
Hohe C-Raten	Thermischer Stress, mechanischer Stress, Nebenreaktionen	Beschleunigte Alterung, erhöhte Wärmeentwicklung, Effizienzverlust	Spitzenlastabdeckung für Biogasanlage, schnelle Aufnahme von PV-Spitzen.
Lastprofil-Variabilität	Unregelmäßige, schwer vorhersagbare Zyklen, Mikrozylen	Erschwerte Lebensdauerprognose, potenziell erhöhter Stress	Kombination aus fluktuierender PV-Erzeugung und variabler Last der Biogasanlage führt zu komplexen und nicht-idealen Zyklenmustern.
Lithium-Verlust	Irreversible Einlagerung von Li-Ionen	Permanenter Kapazitätsverlust	Fundamentaler chemischer Prozess, verstärkt durch hohe Temperaturen und Zyklen.
Anstieg des Innenwiderstands	Degradation von Elektroden/Elektrolyt, SEI-Wachstum	Erhöhte I2R-Verluste (Wärme), reduzierte Leistungsabgabe, Effizienzverlust	Reduziert die effektiv nutzbare Energie und die Fähigkeit, hohe Leistungen zu erbringen, besonders bei gealterter Batterie.

Datenquellen: 1

Schwäche 2: Komplexität und Ausfallrisiko des Batteriemanagementsystems (BMS)

Das Batteriemanagementsystem (BMS) ist das "Gehirn" eines jeden Lithium-Ionen-Speichers und für dessen sicheren und effizienten Betrieb unerlässlich. Bei einem 500 kWh Großspeicher, der aus einer Vielzahl einzelner Zellen und Module besteht, erreicht das BMS eine erhebliche Komplexität, die selbst eine potenzielle Schwachstelle darstellt.

• Funktionen und Notwendigkeit des BMS:Ein BMS übernimmt eine Vielzahl kritischer Aufgaben. Dazu gehören die kontinuierliche Überwachung von Zellspannungen, Strömen, Temperaturen sowie die Berechnung des Ladezustands (SOC) und des Gesundheitszustands (SOH) der Batterie.12 Es schützt die Batterie vor schädlichen Betriebszuständen wie Überladung, Tiefentladung, Überstrom, Übertemperatur und internen Kurzschlüssen, indem es bei Bedarf den Stromfluss drosselt oder die Batterie vom Netz trennt.7 Eine weitere wichtige Funktion ist das Zellbalancing, bei dem Unterschiede im Ladezustand einzelner Zellen ausgeglichen werden, um die Gesamtkapazität zu maximieren und eine gleichmäßige Alterung zu fördern.12 Zudem kommuniziert das BMS mit dem Wechselrichter und übergeordneten Energiemanagementsystemen (EMS), um den Betrieb des Speichers in das Gesamtenergiesystem zu integrieren.12

• Potenzial für Softwarefehler und Bugs:Die Steuerungs- und Überwachungslogik eines BMS basiert auf komplexer Software und Firmware, die eine Vielzahl von Algorithmen für Schätzungen (SOC, SOH), Schutzfunktionen und Zellbalancing beinhaltet.12 In einem Großspeicher mit hunderten oder tausenden Zellen und den damit verbundenen Datenpunkten steigt die Komplexität dieser Software erheblich. Dies erhöht die Wahrscheinlichkeit von Design- oder Implementierungsfehlern (Bugs) in der Software, die zu Fehlfunktionen, unzureichender Überwachung, falschen Steuerungsentscheidungen oder ungewollten Abschaltungen führen können.16 Solche Fehler können nicht nur die Leistung und Lebensdauer der Batterie beeinträchtigen, sondern auch direkte Sicherheitsrisiken verursachen. Die Notwendigkeit regelmäßiger Software-Updates zur Behebung von Fehlern oder zur Implementierung neuer Funktionen birgt wiederum das Risiko, neue Fehler einzuführen oder Kompatibilitätsprobleme mit bestehender Hardware oder Software zu verursachen.19

• Ungenauigkeiten oder Ausfall von Sensoren:Ein BMS ist auf eine große Anzahl von Sensoren angewiesen, um präzise Messdaten über den Zustand jeder Zelle oder jedes Moduls zu erhalten.12 In einem 500 kWh System sind dies entsprechend viele Sensoren für Spannung, Temperatur und ggf. Strom. Mit der Zeit können diese Sensoren driften, ungenau werden oder komplett ausfallen. Solche Sensorfehler liefern dem BMS falsche Eingangsdaten, was zu fehlerhaften Berechnungen von SOC und SOH, ineffektivem oder schädlichem Zellbalancing oder dem Versagen kritischer Schutzfunktionen führen kann.16 Selbst kleine Messabweichungen pro Zelle können sich in einem großen System zu signifikanten Gesamtfehlern summieren.

• Schwierigkeiten bei der Fehlerdiagnose:Die hohe Anzahl an Komponenten und die Komplexität der Vernetzung innerhalb eines Großspeicher-BMS erschweren die Fehlerdiagnose erheblich.16 Die genaue Ursache eines Problems zu lokalisieren, insbesondere wenn es sich um intermittierende Fehler oder um Kaskadeneffekte handelt, bei denen ein Fehler weitere Fehler nach sich zieht, ist oft eine Herausforderung. Dies erfordert in der Regel hochspezialisiertes Personal und Diagnosewerkzeuge, was zu längeren Ausfallzeiten des Speichersystems und entsprechend höheren Wartungskosten führen kann.

• Risiken durch Fehlkonfigurationen:Eine korrekte Konfiguration des BMS mit Parametern, die exakt auf den Batterietyp und die spezifischen Anwendungsanforderungen abgestimmt sind (z.B. Spannungs-, Strom-, Temperaturgrenzwerte), ist entscheidend für dessen Funktion.16 Fehler bei der Erstinstallation, bei Wartungsarbeiten oder bei der Anpassung an veränderte Betriebsbedingungen können dazu führen, dass Schutzfunktionen unwirksam werden oder das System ineffizient betrieben wird. Die Integration des Batteriespeichers in ein komplexes Gesamtsystem mit PV-Anlage und Biogasanlage erfordert eine besonders sorgfältige Abstimmung der BMS-Parameter mit dem übergeordneten EMS.

• Ausfall von kritischen Schutzfunktionen:Das Versagen einer einzigen kritischen Schutzfunktion des BMS, beispielsweise die Nichterkennung einer Übertemperatur oder einer Überladung, kann katastrophale Folgen haben, die bis zum thermischen Durchgehen einzelner Zellen oder des gesamten Batteriepacks reichen können.13 Die Datenbank des Electric Power Research Institute (EPRI) zu Ausfällen von Batteriespeichersystemen zeigt, dass "Operation and Controls", wozu das BMS zählt, die zweithäufigste Ursache für Ausfälle darstellt, insbesondere in frühen Projektphasen aufgrund von Problemen mit der Festlegung und Einhaltung korrekter Betriebsgrenzen.22

Die Komplexität des BMS skaliert nicht linear mit der Speichergröße, sondern tendenziell stärker, bedingt durch die exponentiell zunehmenden Interaktionen zwischen Zellen, Modulen und Strängen sowie der zu verarbeitenden Datenmenge. Dies macht BMS für Großspeicher inhärent anfälliger für Design-, Implementierungs- und Betriebsfehler.16 Ein Ausfall oder eine schwerwiegende Fehlfunktion des BMS hat nicht nur technische Konsequenzen wie Anlagenausfall oder beschleunigte Degradation, sondern auch direkte Sicherheitsimplikationen und erhebliche wirtschaftliche Auswirkungen durch Reparaturkosten, Ertragsausfälle und möglicherweise den vorzeitigen Ersatz des gesamten Speichersystems.6 Die Zuverlässigkeit des BMS ist somit ein zentraler Faktor für die Sicherheit und die Gesamtrentabilität des Batteriespeichers.

Darüber hinaus kann die Abhängigkeit von proprietärer BMS-Software und -Hardware eines bestimmten Herstellers zu einem "Vendor Lock-in" führen. Dies schränkt die Flexibilität bei zukünftigen Upgrades, Reparaturen oder dem Austausch von Komponenten ein und kann potenziell zu höheren Kosten oder längeren Ausfallzeiten führen, wenn der Hersteller den Support für bestimmte Modelle einstellt oder Ersatzteile nur zu überhöhten Preisen anbietet.12

Tabelle 3: BMS-Funktionen, Risiken durch Komplexität und Auswirkungen

BMS-Funktion	Komplexitätsaspekt (Beispiele)	Potenzielles Risiko (Beispiele)	Mögliche Auswirkung
SOC/SOH-Schätzung	Komplexe Algorithmen, Abhängigkeit von genauen Sensordaten	Falschmessung, Drift der Schätzung über Zeit	Ungenaue Kapazitätsanzeige, suboptimale Betriebsentscheidungen, unerwartete Systemabschaltung, beschleunigte Alterung
Zellbalancing (aktiv/passiv)	Hohe Anzahl zu balancierender Zellen, komplexe Ansteuerungslogik	Ineffektives Balancing, Ausfall von Balancing-Komponenten	Ungleichmäßige Zellalterung, Reduktion der nutzbaren Gesamtkapazität, Überstressung einzelner Zellen
Überladeschutz	Präzise Spannungsmessung pro Zelle, schnelle Reaktionsfähigkeit	Softwarefehler im Algorithmus, Sensorfehler, Konfigurationsfehler	Thermisches Durchgehen, Brand, irreversible Zellschädigung
Tiefentladeschutz	Präzise Spannungsmessung, Berücksichtigung von Lastprofilen	Softwarefehler, Sensorfehler, zu späte Abschaltung	Irreversible Zellschädigung (z.B. Kupferauflösung), Kapazitätsverlust, Verkürzung der Lebensdauer
Übertemperaturschutz	Verteilte Temperatursensoren, Ansteuerung des Kühlsystems	Sensorfehler, Ausfall des Kühlsystems, Softwarefehler	Thermisches Durchgehen, Brand, beschleunigte Alterung
Kommunikation mit EMS	Schnittstellenprotokolle, Datenintegrität, Synchronisation	Kommunikationsfehler, Datenverlust, Fehlinterpretation von Signalen	Ineffizienter Gesamtbetrieb, Konflikte zwischen Speicher und anderen Anlagen, Sicherheitsrisiken
Fehlerdiagnose & -meldung	Vielzahl möglicher Fehlerquellen, komplexe Fehlerbäume	Falschdiagnose, verspätete Fehlermeldung, keine Fehlererkennung	Längere Ausfallzeiten, höhere Reparaturkosten, Folgeschäden durch unbemerkte Fehler

Datenquellen: 12

Schwäche 3: Thermische Herausforderungen und Managementaufwand

Das Management der Betriebstemperatur ist für Lithium-Ionen-Batteriespeicher von entscheidender Bedeutung, da Temperaturabweichungen von den optimalen Bereichen erhebliche Auswirkungen auf Leistung, Lebensdauer und Sicherheit haben. Für ein 500 kWh System sind die thermischen Herausforderungen und der damit verbundene Managementaufwand nicht zu vernachlässigen.

• Notwendigkeit eines effektiven Thermomanagements:Lithium-Ionen-Batterien weisen einen spezifischen optimalen Betriebstemperaturbereich auf, der typischerweise um 20-25°C liegt, wobei ein breiterer Bereich von etwa 5°C bis 30°C oft toleriert wird.8 Es existieren zudem spezifische Temperaturgrenzen für das Laden (z.B. 0°C bis 45°C) und Entladen (z.B. -20°C bis 60°C), die strikt eingehalten werden müssen.17 Außerhalb dieser Bereiche kommt es zu Leistungseinbußen, einer beschleunigten Alterung und im Extremfall zu schwerwiegenden Sicherheitsrisiken.1 Ein 500 kWh System erzeugt während des Lade- und Entladevorgangs, insbesondere bei hohen C-Raten, eine signifikante Menge an Abwärme. Die Wärmeentwicklung steigt dabei tendenziell quadratisch mit der C-Rate an.9 Daher ist ein aktives Batteriethermomanagementsystem (BTMS), das je nach Bedarf kühlt (mittels Luft oder Flüssigkeit) und gegebenenfalls heizt, für den zuverlässigen Betrieb unerlässlich.23

• Energieverbrauch der Hilfsbetriebe (parasitäre Lasten):Das BTMS selbst, bestehend aus Komponenten wie Lüftern, Pumpen, Klimageräten oder Heizelementen, verbraucht Energie für seinen Betrieb. Diese sogenannte parasitäre Last reduziert die Gesamteffizienz (Round-Trip-Effizienz) des Batteriespeichersystems.25 Für ein 10 kWh System mit passiver Isolierung wurden Wärmeverluste von 48-54 Watt gemessen, was zu einer DC:DC Round-Trip-Effizienz von 94% beitrug.25 Bei einem 500 kWh System, das aufgrund der höheren Abwärme und der dichteren Packung der Zellen wahrscheinlich auf eine aktive Kühlung angewiesen ist, können diese Verluste absolut betrachtet signifikant sein und müssen bei der Auslegung und Wirtschaftlichkeitsberechnung des Systems berücksichtigt werden. Der Eigenverbrauch des BTMS ist nicht konstant, sondern variiert stark in Abhängigkeit von den Umgebungsbedingungen (Außentemperatur) und dem aktuellen Lastprofil des Speichers.

• Leistungseinschränkungen und beschleunigte Alterung bei suboptimalen Temperaturen:Zu hohe Betriebstemperaturen beschleunigen die internen chemischen Degradationsreaktionen in den Batteriezellen, wie das Wachstum der Solid Electrolyte Interphase (SEI)-Schicht und die Zersetzung des Elektrolyten, was zu einem schnelleren Kapazitätsverlust und einer verkürzten Lebensdauer führt.1 Umgekehrt führen zu niedrige Temperaturen zu einer Reduktion der Ionenleitfähigkeit im Elektrolyten und einem Anstieg des Innenwiderstands, was die Leistungsfähigkeit der Batterie einschränkt. Besonders kritisch ist das Laden bei Temperaturen unter 0°C, da dies zur Abscheidung von metallischem Lithium auf der Anode (Lithium-Plating) führen kann, was die Zelle irreversibel schädigt und das Risiko interner Kurzschlüsse erhöht.1 Das BMS muss daher gegebenenfalls die Lade- oder Entladeleistung bei ungünstigen Temperaturen aktiv drosseln, um Schäden zu vermeiden, was jedoch die Verfügbarkeit und Flexibilität des Speichers einschränkt.7

• Risiko ungleichmäßiger Temperaturverteilung:In einem großvolumigen Batteriesystem wie einem 500 kWh Speicher, der aus vielen einzelnen Zellen und Modulen besteht, ist es eine technische Herausforderung, eine vollkommen homogene Temperaturverteilung sicherzustellen.17 Es können lokale "Hotspots" entstehen, an denen einzelne Zellen oder Module signifikant wärmer werden als andere. Solche Temperaturgradienten führen zu einer ungleichmäßigen Alterung der Zellen, wobei die Zellen in den Hotspots schneller degradieren. Dies kann zu Imbalancen im Gesamtsystem führen und die Lebensdauer des gesamten Batteriepacks reduzieren, selbst wenn die Durchschnittstemperatur des Systems im optimalen Bereich liegt.23

Der Energieverbrauch des BTMS ist besonders dann hoch, wenn hohe Außentemperaturen mit hohen Lade- oder Entladeleistungen des Speichers zusammenfallen – eine Situation, die beispielsweise im Sommer bei starker PV-Einspeisung und gleichzeitigem hohem Lastbezug der Biogasanlage auftreten kann. Gerade in solchen Phasen, in denen der Speicher potenziell am wirtschaftlichsten arbeiten könnte, mindert der hohe Eigenverbrauch des BTMS die Nettoeffizienz und damit die Rentabilität.

Eine unzureichende oder fehlerhafte Auslegung des BTMS stellt einen kritischen "Single Point of Failure" dar und kann eine Kaskade von Problemen auslösen: von anfänglich reduzierter Effizienz und Leistung über eine beschleunigte Degradation der Batteriezellen bis hin zu schwerwiegenden Sicherheitsrisiken, einschließlich des thermischen Durchgehens.23 Die Wahl des Aufstellortes (innen oder außen, direkte Sonneneinstrahlung, Belüftungsmöglichkeiten) hat ebenfalls einen direkten und signifikanten Einfluss auf die Anforderungen an das BTMS und dessen Energieverbrauch. Ein ungünstig gewählter Standort kann die Betriebskosten durch einen erhöhten Kühlaufwand und die Degradationsrate der Batterie unnötig in die Höhe treiben.1

Schwäche 4: Sicherheitsrisiken, insbesondere Thermisches Durchgehen

Lithium-Ionen-Batterien, trotz ihrer Vorteile hinsichtlich Energiedichte und Lebensdauer, bergen inhärente Sicherheitsrisiken, die bei Großspeichern wie einem 500 kWh System besonders sorgfältig adressiert werden müssen. Das größte Risiko stellt das sogenannte thermische Durchgehen (Thermal Runaway) dar.

• Brand- und Explosionsgefahr bei Lithium-Ionen-Batterien:Die grundlegende Chemie von Lithium-Ionen-Zellen beinhaltet brennbare organische Elektrolyte und energiereiche Elektrodenmaterialien.26 Unter bestimmten Fehlerbedingungen oder bei unsachgemäßer Behandlung können diese Komponenten überhitzen, was zu Rauchentwicklung, der Freisetzung brennbarer Gase, Bränden und im schlimmsten Fall zu Explosionen führen kann.4 Es ist anzumerken, dass bestimmte Lithium-Ionen-Chemien, wie Lithium-Eisenphosphat (LFP), als thermisch stabiler gelten und ein geringeres Risiko für thermisches Durchgehen aufweisen als beispielsweise Nickel-Mangan-Cobalt (NMC) Chemien.4

• Ursachen des thermischen Durchgehens (Thermal Runaway):Das thermische Durchgehen ist eine exotherme Kettenreaktion innerhalb einer Batteriezelle, die sich selbst verstärkt und zu einem rapiden Temperaturanstieg führt. Auslöser können vielfältig sein:

• Interner Kurzschluss: Verursacht durch Herstellungsfehler (z.B. Partikelverunreinigungen), mechanische Beschädigung der Zelle (z.B. durch Stoß, Quetschung oder Penetration) oder das Wachstum von Lithium-Dendriten während des Betriebs.26

• Überladung: Das Laden einer Zelle über ihre spezifizierte Spannungsgrenze hinaus führt zu exzessiver Wärmeentwicklung und irreversiblen chemischen Zersetzungsreaktionen an den Elektroden und im Elektrolyt.7

• Externe Hitzeeinwirkung: Ein Brand in der unmittelbaren Umgebung des Speichers oder intensive, direkte Sonneneinstrahlung auf das Speichergehäuse können die Zelltemperaturen gefährlich erhöhen.26

• Elektrische Überlastung oder Tiefentladung: Extreme Ströme oder eine zu tiefe Entladung können die Zellen ebenfalls thermisch und chemisch destabilisieren.26 Sobald die Zelltemperatur einen kritischen Punkt erreicht (oft zwischen 80°C und 150°C, abhängig von der Zellchemie), kann sich die exotherme Reaktion in der Zelle so stark beschleunigen (>10°C/min), dass der Kunststoffseparator zwischen Anode und Kathode schmilzt. Dies führt zu einem massiven internen Kurzschluss, begleitet von starker Gasentwicklung, Rauchaustritt, dem Bersten der Zelle und oft Flammenbildung. Diese Hitze kann dann auf benachbarte Zellen übergreifen und eine Kettenreaktion im gesamten Batteriemodul oder -pack auslösen.7

• Freisetzung toxischer und brennbarer Gase:Während eines thermischen Durchgehens oder eines Batteriebrandes werden verschiedene Gase freigesetzt. Dazu gehören brennbare Gase wie Wasserstoff, Methan, Ethan und andere Kohlenwasserstoffe, die aus der Zersetzung des organischen Elektrolyten stammen. Zudem können hochtoxische und korrosive Gase wie Fluorwasserstoff (HF) entstehen, wenn fluorhaltige Leitsalze (z.B. LiPF6​) thermisch zersetzt werden oder mit Feuchtigkeit reagieren.26 Diese Gase stellen eine erhebliche Gefahr für Einsatzkräfte und die Umwelt dar und erschweren die Löscharbeiten erheblich.

• Aufwand und Kosten für präventive Sicherheitsmaßnahmen und Brandschutz:Um die Risiken zu minimieren, ist ein mehrstufiges Sicherheitskonzept erforderlich, das signifikante Zusatzkosten bei der Installation (CAPEX) und im laufenden Betrieb (OPEX) verursacht:

• Batteriemanagementsystem (BMS): Als erste Verteidigungslinie überwacht das BMS kontinuierlich Zellspannungen, -temperaturen und Ströme und kann bei Grenzwertüberschreitungen eingreifen (siehe Schwäche 2).

• Strukturelle und bauliche Maßnahmen: Dazu gehören feuerfeste Einhausungen oder Container für das Batteriesystem, die Einhaltung von Sicherheitsabständen zu brennbaren Materialien und anderen Gebäudeteilen, sowie die Installation von Druckentlastungsöffnungen, um im Falle einer Gasentwicklung einen unkontrollierten Druckaufbau zu verhindern.26 Spezifische Anforderungen, beispielsweise für Abstände und maximale Energiekapazität pro Brandabschnitt (z.B. bis 600 kWh), sind in Normen und Richtlinien festgelegt.27

• Brandfrüherkennungssysteme: Die Installation von Rauchmeldern, Wärmemeldern und Gasdetektoren (insbesondere für brennbare Gase und H2​) ist essenziell, um einen beginnenden Störfall so früh wie möglich zu erkennen.26

• Aktive Brandbekämpfungssysteme: Für Großspeicher sind oft automatische Löschanlagen vorgeschrieben, z.B. Sprinklersysteme mit Wasser (wobei die Wirksamkeit und die Risiken durch Kurzschlüsse bei Lithium-Ionen-Bränden diskutiert werden) oder spezielle Löschmittel wie Aerosole oder Inertgase.26

• Organisatorische Maßnahmen: Regelmäßige Sicherheitsunterweisungen des Personals, die Erstellung und Übung von Notfallplänen, detaillierte Wartungsprotokolle und die klare Kennzeichnung von Gefahrenbereichen sind unerlässlich.16

Die hohe Energiedichte von Lithium-Ionen-Batterien, die sie für viele Anwendungen attraktiv macht, ist gleichzeitig die Ursache für das erhebliche Gefahrenpotenzial: Mehr gespeicherte Energie auf kleinem Raum bedeutet eine größere Menge an potenziell unkontrolliert freisetzbarer Energie im Fehlerfall.4 In einem großen 500 kWh System, das aus tausenden eng gepackten Zellen besteht, kann sich ein Fehler in einer einzelnen Zelle durch die thermische Kopplung und die Kettenreaktion des thermischen Durchgehens sehr schnell auf benachbarte Zellen, Module und potenziell das gesamte System ausbreiten, wenn die integrierten Sicherheitsbarrieren und externen Brandschutzmaßnahmen nicht schnell und effektiv greifen.26 Das Risiko skaliert hier nicht linear mit der Größe, sondern die Konsequenzen eines Einzelfehlers können in einem Großsystem weitreichender sein.

Zudem entwickeln sich die Vorschriften und Standards für die Sicherheit von Großspeichersystemen (z.B. UL 9540A 27, NFPA 855 27, nationale und europäische Normen wie die OIB-Richtlinien in Österreich 26) kontinuierlich weiter. Dies kann zu Planungsunsicherheiten führen und potenziell kostspielige Nachrüstungsverpflichtungen für Betreiber nach sich ziehen, wenn sich die Anforderungen während der Lebensdauer des Speichers ändern.

Tabelle 4: Sicherheitsrisiken und Schutzmaßnahmen für Li-Ion-Großspeicher (500 kWh)

Risiko	Ursache (Beispiele)	Mögliche Folge	Präventive Maßnahme (Technisch/Organisatorisch)	Relevante Norm/Quelle (Beispiele)
Interner Kurzschluss	Produktionsfehler, mechanische Beschädigung, Dendritenwachstum	Zellüberhitzung, Gasfreisetzung, thermisches Durchgehen	Qualitätskontrolle bei Zellherstellung, robustes Gehäusedesign, BMS-Überwachung (Spannung, Temperatur), Zellbalancing	26
Überladung	BMS-Fehler, Fehler im Ladegerät/Wechselrichter, Fehlkonfiguration	Zellüberhitzung, Elektrolytzersetzung, Gasbildung, thermisches Durchgehen, Brand	Redundante BMS-Schutzfunktionen, unabhängige Spannungsüberwachung, korrekt konfigurierte Ladeparameter, zertifizierte Ladetechnik	7
Tiefentladung	BMS-Fehler, unkontrollierte Entladung, hohe Selbstentladung bei langer Lagerung	Zellschädigung (Kupferauflösung), Erwärmung beim Wiederaufladen, Brandgefahr	BMS-Schutzfunktionen, Begrenzung der Entladetiefe (DOD), regelmäßige Überprüfung bei Lagerung	26
Externe Hitzeeinwirkung	Umgebungsbrand, direkte Sonneneinstrahlung, defekte Klimatisierung	Aufheizung der Zellen, Auslösung thermisches Durchgehen	Feuerfeste Einhausung, Abstände zu Brandlasten, Verschattung, redundantes Thermomanagement, Brandfrüherkennung (Rauch-/Wärmemelder)	26
Mechanische Beschädigung	Anfahren, Vandalismus, herabfallende Gegenstände, unsachgemäße Handhabung	Zellquetschung, interner Kurzschluss, Elektrolytaustritt	Stabiles Gehäuse/Container, Anfahrschutz, gesicherter Aufstellort, Schulung des Personals	26
Ausbreitung eines Zellbrandes	Thermisches Durchgehen einer Zelle, Übergreifen auf Nachbarzellen (Kettenreaktion)	Modulbrand, Systembrand, Explosion	Zell-/Modul-Level Brandschutz (z.B. Brandschutzmatten, Kühlkanäle), automatische Löschanlage (z.B. Sprinkler, Aerosol), Druckentlastung, Brandabschnittsbildung	26
Freisetzung toxischer/brennbarer Gase	Thermische Zersetzung von Elektrolyt und anderen Komponenten bei Überhitzung/Brand	Gesundheitsgefahr für Personen, Explosionsgefahr, Umweltbelastung	Gasdetektionssysteme, Lüftungssysteme (ggf. mit Abluftreinigung), Atemschutz für Einsatzkräfte, Notfallpläne	26

Datenquellen: 4

Schwäche 5: Komplexität der Systemintegration und des Energieflussmanagements

Die erfolgreiche Integration eines 500 kWh Batteriespeichers in ein System, das eine 500 kWp PV-Anlage und eine Biogasanlage mit einer variablen Last von 50-150 kW umfasst, stellt eine erhebliche technische Herausforderung dar. Die Komplexität liegt in der Notwendigkeit, multiple Energieflüsse und unterschiedliche Betriebsziele optimal zu koordinieren.

• Herausforderungen bei der Koordination von PV, Biogasanlage und Speicher:Jede der drei Hauptkomponenten weist spezifische Charakteristika auf, die bei der Systemsteuerung berücksichtigt werden müssen:

• PV-Anlage (500 kWp): Die Energieerzeugung ist stark volatil und abhängig von Tageszeit, Wetterbedingungen und Jahreszeit.29 Dies erfordert ein flexibles und schnelles Speichermanagement, um überschüssige Energie effizient aufzunehmen und bei Bedarf wieder abzugeben.

• Biogasanlage (Last 50-150 kW): Obwohl Biogasanlagen oft als flexibel regelbare Erzeuger oder Verbraucher (im Falle von BHKW-Eigenstromversorgung) gelten, haben sie eigene betriebstechnische Parameter, Anfahrzeiten und Lastschwankungen, die berücksichtigt werden müssen. Der Batteriespeicher soll hier unterstützend wirken, Lastspitzen kappen oder die Versorgung bei Produktionsschwankungen der Biogasanlage (falls diese auch Strom erzeugt) oder des BHKW sicherstellen.

• Batteriespeicher (500 kWh): Dient als zentraler Puffer und Flexibilitätsoption. Seine Lade- und Entladevorgänge müssen jedoch präzise gesteuert werden, um einerseits die Betriebsziele (Eigenverbrauchsmaximierung, Lastmanagement) zu erreichen und andererseits die Degradation der Batterie zu minimieren. Die Synchronisation dieser Komponenten erfordert ein hochentwickeltes, übergeordnetes Energiemanagementsystem (EMS), das in der Lage ist, auf Basis von Echtzeitdaten, Prognosen (PV-Erzeugung, Last) und vordefinierten Prioritäten optimale Steuerungsentscheidungen zu treffen.31

• Optimierung von Eigenverbrauch und Netzdienlichkeit:Ein primäres Ziel der Speicherintegration ist häufig die Maximierung des Eigenverbrauchs des vor Ort erzeugten PV-Stroms, um den Bezug teuren Netzstroms für die Biogasanlage und andere betriebliche Verbraucher zu reduzieren.31 Darüber hinaus kann der Speicher potenziell für die Erbringung von Netzdienstleistungen eingesetzt werden, wie z.B. Frequenzhaltung (Primär-, Sekundärregelleistung), Blindleistungskompensation oder die Teilnahme am Intraday-Handel zur Ausnutzung von Preisschwankungen.29 Diese unterschiedlichen Anwendungsfälle erfordern jedoch oft widersprüchliche Betriebsstrategien für den Speicher. Das EMS muss daher in der Lage sein, dynamisch zwischen diesen Zielen zu priorisieren oder eine optimale Kombination zu finden.

• Potenzielle Konflikte zwischen verschiedenen Betriebszielen:Die Verfolgung multipler Betriebsziele kann zu Konflikten führen. Beispielsweise kann eine aggressive Strategie zur Maximierung des Eigenverbrauchs zu häufigen kleinen Lade- und Entladezyklen oder zum Halten des Speichers auf einem konstant hohen SOC führen, was die Degradation der Batterie beschleunigen kann. Umgekehrt kann der Einsatz des Speichers für anspruchsvolle Netzdienstleistungen, die schnelle und tiefe Entladungen erfordern, die Lebensdauer ebenfalls negativ beeinflussen oder dazu führen, dass nicht genügend gespeicherte Energie für den Eigenbedarf der Biogasanlage zur Verfügung steht.30 Die Auflösung dieser Zielkonflikte ist eine komplexe Optimierungsaufgabe, die oft den Einsatz prädiktiver Algorithmen und möglicherweise lernfähiger Systeme erfordert.33

• Effizienz der AC/DC-Wandlung und Kopplungsverluste:In dem beschriebenen System treten mehrfache Energieumwandlungen auf: Die PV-Anlage erzeugt Gleichstrom (DC), die Batterie speichert und liefert ebenfalls DC, während die Last der Biogasanlage (und das öffentliche Netz) typischerweise Wechselstrom (AC) benötigt. Dies erfordert den Einsatz von Wechselrichtern (DC/AC), Gleichrichtern (AC/DC) und DC/DC-Wandlern. Jede dieser Wandlungsstufen ist mit Energieverlusten verbunden, die typischerweise zwischen 2% und 5% pro Stufe liegen können (basierend auf Wirkungsgraden von 95-98% 4). Diese Verluste summieren sich und reduzieren die Gesamteffizienz des Systems. Die Art der Kopplung des Batteriespeichers an die PV-Anlage (AC- oder DC-gekoppelt) hat ebenfalls einen signifikanten Einfluss auf die Anzahl der Wandlungsstufen und somit auf die Systemeffizienz, wobei DC-gekoppelte Systeme oft als effizienter gelten, wenn der Strom direkt von der PV-Anlage in die Batterie fließt.32

Die Komplexität des Energieflussmanagements steigt überproportional mit der Anzahl der integrierten Komponenten und der Vielfalt der zu verfolgenden Optimierungsziele. Einfache, reaktive Regelsysteme sind hier oft nicht mehr ausreichend. Stattdessen bedarf es fortschrittlicher EMS, die prädiktive Modelle (z.B. für PV-Erzeugung und Last der Biogasanlage) nutzen und möglicherweise auf Methoden der künstlichen Intelligenz zurückgreifen, um die Energieflüsse in Echtzeit optimal zu steuern.30

Ein unzureichendes oder fehlerhaftes Energieflussmanagement hat weitreichende negative Konsequenzen. Es führt nicht nur zu direkten Ineffizienzen durch unnötige Energieverluste und damit höheren Betriebskosten, sondern kann auch die Lebensdauer der Batterie signifikant verkürzen, indem es suboptimale Lade- und Entladeprofile erzwingt (z.B. häufige Tiefentladungen, um die Biogasanlage zu versorgen, oder konstantes Halten auf 100% SOC zur Maximierung der PV-Stromaufnahme). Darüber hinaus kann es die Versorgungssicherheit der Biogasanlage gefährden, wenn beispielsweise der Speicher zum falschen Zeitpunkt für Netzdienstleistungen entladen wird und dann nicht genügend Energie für betriebsnotwendige Prozesse der Biogasanlage zur Verfügung steht.

Ein oft übersehener Aspekt ist die Datensicherheit und -integrität der Kommunikationssysteme, die für den Informationsaustausch zwischen PV-Anlage, Biogasanlage, Batteriespeicher und dem übergeordneten EMS notwendig sind. Fehlerhafte Sensordaten, Kommunikationsstörungen oder gar Cyberangriffe auf das EMS können das gesamte System fehlleiten, zu Fehlfunktionen führen und im schlimmsten Fall die Anlage beschädigen oder das öffentliche Netz stören.30

Schwäche 6: Effizienzverluste und Leistungsbeschränkungen im Betrieb

Neben der Degradation gibt es weitere systemimmanente Faktoren, die die Effizienz und die tatsächlich verfügbare Leistung eines 500 kWh Batteriespeichers im Betrieb einschränken. Diese müssen bei der Planung und Wirtschaftlichkeitsbewertung berücksichtigt werden.

• Round-Trip-Effizienz (RTE):Die RTE ist ein Schlüsselkennwert und beschreibt, wie viel Prozent der in die Batterie eingespeicherten Energie nach einem vollständigen Lade- und Entladezyklus tatsächlich wieder entnommen werden kann. Verluste entstehen durch den Innenwiderstand der Zellen (Umwandlung von elektrischer Energie in Wärme), durch die Leistungselektronik (Wechselrichter, DC/DC-Wandler) und durch den Eigenverbrauch von Hilfssystemen wie dem BMS und dem Thermomanagement. Für Lithium-Ionen-Systeme wird die RTE typischerweise im Bereich von 85% bis 95% angegeben.4 Bei einem 500 kWh Speicher bedeuten beispielsweise 10% Verlust bereits 50 kWh an Energie, die pro vollem Zyklus verloren gehen. Über die gesamte Lebensdauer des Speichers können sich diese Verluste zu einer erheblichen Menge summieren und die Wirtschaftlichkeit beeinflussen. Die RTE ist zudem nicht konstant, sondern kann durch Faktoren wie den Teillastbetrieb, die Umgebungs- und Betriebstemperatur sowie das Alter und den Gesundheitszustand der Batterie negativ beeinflusst werden.

• Begrenzungen der C-Rate:Die C-Rate definiert die maximale Lade- bzw. Entladeleistung einer Batterie in Relation zu ihrer Nennkapazität.8 Eine C-Rate von 1C bedeutet, dass der Speicher theoretisch innerhalb einer Stunde vollständig ge- oder entladen werden kann. Für ein 500 kWh System entspricht eine C-Rate von 1C einer Leistung von 500 kW. Wenn die Biogasanlage kurzfristig eine höhere Leistung benötigt, als die maximale Entlade-C-Rate des Speichers zulässt, oder wenn die PV-Anlage mehr Leistung erzeugt, als die maximale Lade-C-Rate des Speichers aufnehmen kann, ist der Speicher nicht in der Lage, diese Leistungsspitzen vollständig zu bedienen bzw. aufzunehmen. Das Betreiben der Batterie mit dauerhaft hohen C-Raten führt zu einer erhöhten thermischen Belastung der Zellen und beschleunigt die Degradationsprozesse signifikant.9 Hersteller geben daher oft unterschiedliche C-Raten für kurzzeitige Spitzenlast und Dauerbetrieb an, wobei die Dauer-C-Rate aus Gründen der Lebensdauererhaltung meist niedriger angesetzt wird. Die Wahl der C-Rate bei der Auslegung des Systems ist somit immer ein Kompromiss zwischen der benötigten Leistungsfähigkeit und der angestrebten Lebensdauer.

• Auswirkungen von Teilladungszyklen:Im realen Betrieb eines Speichers, der mit einer volatilen PV-Anlage und einer variablen Last wie einer Biogasanlage gekoppelt ist, sind vollständige Lade- und Entladezyklen eher die Ausnahme. Deutlich häufiger treten Teilladungszyklen (Partial Cycles) auf, bei denen die Batterie nur über einen Teil ihrer Kapazität ge- und entladen wird. Obwohl Teilladungen im mittleren SOC-Bereich oft als schonender für die Batterielebensdauer angesehen werden als sehr tiefe Entladungen, ist ihr genauer Einfluss auf die verschiedenen Degradationsmechanismen komplex und stark von der jeweiligen Zellchemie und den genauen Zyklusparametern (Tiefe, Frequenz, SOC-Fenster) abhängig. Ein ungünstiges Muster von häufigen, flachen Mikrozylen oder Teilladungen in extremen SOC-Bereichen kann ebenfalls zu spezifischen Stressfaktoren für die Batterie führen. Die genaue Erfassung, Bewertung und Berücksichtigung dieser Teilladungszyklen in Lebensdauermodellen ist eine Herausforderung, aber wichtig für eine realistische Prognose.

• Selbstentladungsrate:Auch wenn eine Batterie nicht aktiv genutzt wird, verliert sie über die Zeit einen Teil ihrer gespeicherten Ladung durch interne chemische Prozesse. Diese Selbstentladung ist bei Lithium-Ionen-Batterien im Vergleich zu anderen Technologien wie Blei-Säure-Batterien zwar relativ gering (typischerweise im Bereich von 1-3% pro Monat 5), kann aber bei längeren Stillstandszeiten des Speichers – beispielsweise während saisonal bedingter Produktionspausen der PV-Anlage, bei Wartungsarbeiten an der Biogasanlage oder bei geringem Energiebedarf – durchaus relevant werden.7 Die Selbstentladungsrate ist zudem temperaturabhängig und steigt bei höheren Temperaturen an.8

Ein wichtiger Aspekt ist, dass die "nutzbare Kapazität" eines Batteriespeichers in der Praxis oft geringer ist als seine Nennkapazität. Das BMS hält typischerweise einen Puffer am oberen und unteren Ende des Ladezustandsbereichs (SOC) frei, um schädliche Tiefentladungen und Überladungen zu verhindern und somit die Lebensdauer der Batterie zu maximieren.1 Das bedeutet, dass ein 500 kWh Speicher real möglicherweise nur in einem SOC-Fenster von beispielsweise 10% bis 90% betrieben wird, wodurch die zyklisch nutzbare Kapazität auf 80% der Nennkapazität (also 400 kWh) reduziert wird. Dies muss bei der Auslegung und der Berechnung der tatsächlich verfügbaren Energiemenge unbedingt berücksichtigt werden.

Die Effizienz und Leistungsfähigkeit des Gesamtsystems (PV + Biogas + Speicher) hängt nicht nur von den technischen Daten der Einzelkomponenten ab, sondern in entscheidendem Maße von deren optimaler Abstimmung und dem intelligenten Management der Energieflüsse durch das EMS. Ineffizienzen in einer einzelnen Komponente oder Fehler im Management können die Vorteile anderer Komponenten zunichtemachen oder sogar zu einer Verschlechterung der Gesamtperformance führen.4

Darüber hinaus ist zu beachten, dass die vom Hersteller spezifizierten Leistungsdaten wie C-Rate und RTE oft für Idealbedingungen (Neuzustand der Batterie, optimale Betriebstemperatur) gelten. Im realen Betrieb über die gesamte Lebensdauer des Systems und unter variablen Umgebungsbedingungen können diese Werte aufgrund von Degradation, Temperatureinflüssen und anderen Faktoren signifikant schlechter ausfallen.1 Dies erfordert eine konservative Planung und die Einbeziehung von Sicherheitsmargen.

Schwäche 7: Hohe Investitions- und Betriebskosten (CAPEX/OPEX)

Die Implementierung eines 500 kWh Batteriespeichersystems ist mit erheblichen finanziellen Aufwendungen verbunden, die sowohl die anfänglichen Investitionskosten (CAPEX) als auch die laufenden Betriebskosten (OPEX) umfassen. Eine genaue Kalkulation und realistische Einschätzung dieser Kosten ist für die Wirtschaftlichkeitsbewertung des Gesamtprojekts unerlässlich.

• Signifikante Anschaffungskosten (CAPEX):Die Anschaffung eines Batteriespeichersystems im industriellen Maßstab von 500 kWh stellt eine beträchtliche Vorabinvestition dar. Diese Kosten setzen sich aus mehreren Komponenten zusammen, darunter die Batteriemodule selbst, das Batteriemanagementsystem (BMS), der Leistungsumrichter (Wechselrichter), die notwendige Schalt- und Schutztechnik, das Thermomanagementsystem, das Gehäuse oder der Container sowie die Kosten für Planung, Lieferung, Installation und Inbetriebnahme.Marktdaten für Gewerbespeicher deuten auf spezifische Kosten im Bereich von etwa 350 € bis 450 € pro kWh für Systeme bis 500 kWh hin.34 Dies würde für ein 500 kWh System eine Investitionssumme von circa 175.000 € bis 225.000 € bedeuten. Es gibt zwar Kostenziele in der Industrie, die deutlich unter 100 €/kWh auf Pack-Ebene liegen, diese sind jedoch aktuell noch nicht flächendeckend realisiert.35 Andere Quellen nennen ähnliche oder höhere Preisspannen, abhängig von der Systemkonfiguration und der Dauer der Entladung (z.B. 4-Stunden-Batterien).36 Die Preise können zudem stark variieren, abhängig vom gewählten Hersteller, der spezifischen Batterietechnologie (z.B. LFP versus NMC), der Systemkomplexität und der aktuellen Marktlage für Rohstoffe und Komponenten.

• Laufende Betriebskosten (OPEX):Neben den anfänglichen Investitionskosten fallen über die Lebensdauer des Speichersystems diverse Betriebskosten an:

• Wartung und Inspektion: Regelmäßige Überprüfungen des Zustands der Batteriemodule, des BMS, der Kühl- und Heizsysteme, der Leistungselektronik und der Sicherheitseinrichtungen sind notwendig, um einen zuverlässigen und sicheren Betrieb zu gewährleisten. Für Heimspeicher werden hierfür Kosten von 100 € bis 300 € pro Jahr genannt 6; für ein 500 kWh System ist mit entsprechend höheren Aufwendungen zu rechnen.

• Versicherung: Eine Versicherung gegen Risiken wie Feuer, Diebstahl, Vandalismus oder Elementarschäden ist für ein Investment dieser Größenordnung unerlässlich. Die Kosten hierfür werden für Heimspeicher mit 50 € bis 150 € pro Jahr beziffert.6

• Energieverluste: Die bereits diskutierten Verluste durch die begrenzte Round-Trip-Effizienz und den Eigenverbrauch des Thermomanagementsystems und anderer Hilfsbetriebe führen zu Kosten für die "verlorene" Energie.6

• Software-Updates und Monitoring: Einige Hersteller bieten Serviceverträge an, die Software-Updates für das BMS oder EMS sowie den Zugang zu Monitoring-Plattformen beinhalten, was zusätzliche Kosten verursachen kann.6

• Austausch von Verschleißteilen und Komponenten: Bestimmte Komponenten des Systems, wie Lüfter oder Pumpen des Thermomanagementsystems oder auch Teile des BMS, haben möglicherweise eine kürzere Lebensdauer als die Batteriezellen selbst und müssen im Laufe der Betriebszeit ausgetauscht werden. Für den Austausch von BMS-Komponenten bei Heimspeichern werden Kosten von 200 € bis 500 € alle 5-10 Jahre genannt.6

• Potenzieller Ersatz des gesamten Speichers oder von Batteriemodulen: Aufgrund der Degradation wird der Speicher nach Erreichen seiner wirtschaftlichen Lebensdauer (typischerweise 10-15 Jahre) nicht mehr die erforderliche Kapazität oder Leistung erbringen können. Ein vollständiger Austausch des Speichers oder zumindest signifikanter Teile davon (z.B. aller Batteriemodule) ist dann unumgänglich und stellt einen erheblichen Kostenfaktor dar, der in die langfristige Wirtschaftlichkeitsberechnung einfließen muss. Für Heimspeicher wird hier ein Kostenrahmen von 2.000 € bis 8.000 € für den Ersatz angegeben 6; für ein 500 kWh System ist dies entsprechend ein Vielfaches.

• Unsicherheiten in der langfristigen Wirtschaftlichkeitsprognose:Die Rentabilität eines Batteriespeichersystems hängt von einer Vielzahl von Faktoren ab, die oft schwer langfristig präzise vorherzusagen sind. Dazu gehören die Entwicklung der Strompreise (sowohl für den Bezug als auch für die Einspeisung), die Entwicklung der Netzentgelte und anderer Abgaben, sich ändernde regulatorische Rahmenbedingungen (z.B. für die Teilnahme an Regelenergiemärkten), die tatsächliche Degradationsrate und Lebensdauer der Batterie unter den spezifischen Betriebsbedingungen sowie die realen Wartungs- und Reparaturkosten. Diese Unsicherheiten machen eine exakte Amortisationsrechnung schwierig und bergen das Risiko, dass die tatsächliche Wirtschaftlichkeit von den ursprünglichen Annahmen abweicht.30 Die oft genannten Amortisationszeiten für Gewerbespeicher (z.B. 5-7 Jahre für ein 200 kWh System 34) sind stark von den spezifischen Einsatzbedingungen und den getroffenen Annahmen abhängig.

Die tatsächlichen Gesamtbetriebskosten (Total Cost of Ownership – TCO) eines Großspeichers sind oft nur schwer präzise im Voraus zu bestimmen. Viele Kostenkomponenten, wie die genaue Degradationsrate, die Häufigkeit außerplanmäßiger Wartungseinsätze oder die Preise für Ersatzteile in der Zukunft, hängen von schwer prognostizierbaren Faktoren ab, darunter die tatsächliche Betriebsweise, die Umgebungsbedingungen am Standort und die allgemeine technologische Entwicklung im Batteriesektor. Die Interdependenz der verschiedenen Schwachstellen spielt hier eine große Rolle: Eine schnellere Degradation (Schwäche 1) führt zu einem früheren und teureren Ersatz, ein Ausfall des BMS (Schwäche 2) kann unvorhergesehene Reparaturkosten und längere Ausfallzeiten verursachen.

Die Wirtschaftlichkeit eines Batteriespeichers im spezifischen Anwendungsfall der PV-Biogas-Kopplung hängt entscheidend von der Fähigkeit des übergeordneten Energiemanagementsystems ab, die komplexen Energieflüsse und die oft konkurrierenden Betriebsziele (Eigenverbrauch der Biogasanlage optimieren, PV-Erzeugung maximal nutzen, Netzdienstleistungen erbringen, Batterieschonung zur Lebensdauermaximierung) optimal zu managen. Eine suboptimale Betriebsstrategie erhöht die OPEX direkt (durch beschleunigte Degradation, geringere Systemeffizienz) und gefährdet somit die Amortisation der hohen CAPEX.30

Obwohl Skaleneffekte bei den spezifischen Kosten pro kWh mit zunehmender Speichergröße tendenziell vorhanden sind ("je größer der Speicher, desto günstiger die Kosten pro Kilowattstunde" 34), befindet sich ein 500 kWh System noch in einem Bereich, in dem die spezifischen Kosten in der Regel höher sind als bei Multi-MWh-Großanlagen. Gleichzeitig sind die Komplexität des Systems und der Aufwand für Management und Betrieb bereits beträchtlich, was diese Größenklasse zu einer besonderen Herausforderung macht.34

Tabelle 5: Übersicht der CAPEX- und OPEX-Komponenten für ein 500 kWh Batteriespeichersystem

Kostenart	Komponente / Aufwand	Geschätzter Kostenrahmen / Häufigkeit (Beispiele)
CAPEX	Batteriemodule (500 kWh)	350 - 450 €/kWh (Systempreis) 34
	Batteriemanagementsystem (BMS)	Im Systempreis enthalten
	Leistungselektronik (Wechselrichter, DC/DC)	Im Systempreis enthalten
	Thermomanagementsystem (Kühlung/Heizung)	Im Systempreis enthalten
	Gehäuse / Container, Fundament	Projektspezifisch, im Systempreis oft anteilig
	Installation, Inbetriebnahme, Engineering	Projektspezifisch, oft 10-20% der Hardwarekosten
	Brandschutzmaßnahmen (Detektion, Löschsystem)	Projektspezifisch, abhängig von Normen und Standort
OPEX	Wartung und Inspektion	Jährlich, >300 € (geschätzt basierend auf 6)
	Versicherung	Jährlich, >150 € (geschätzt basierend auf 6)
	Energieverluste (RTE, Eigenverbrauch BTMS)	Laufend, abhängig von Zyklenzahl und Effizienz
	Software-Lizenzen, Updates, Monitoring-Gebühren	Jährlich oder nach Bedarf, 0 - einige 100 € 6
	Austausch von BMS-Komponenten	Alle 5-10 Jahre, >500 € (geschätzt basierend auf 6)
	Austausch von Thermomanagement-Komponenten (Lüfter etc.)	Projektspezifisch, nach Bedarf
	Entsorgung / Recycling am Ende der Lebensdauer	Einmalig, Kosten können je nach Marktlage für Rohstoffe variieren
	Ersatz des gesamten Speichers (nach ca. 10-15 Jahren)	Einmalig, signifikanter Anteil der ursprünglichen CAPEX (z.B. >50.000 € basierend auf 6 und Skalierung)

Hinweis: Die Kostenangaben sind Schätzungen und können je nach Projekt, Anbieter und Marktlage stark variieren.

Schwäche 8: Umweltauswirkungen und Herausforderungen beim Recycling

Obwohl Batteriespeicher als Schlüsseltechnologie für die Energiewende und die Integration erneuerbarer Energien gelten, ist ihre eigene Umweltbilanz nicht frei von Kritik. Die Herstellung, Nutzung und Entsorgung von Lithium-Ionen-Batterien, insbesondere im industriellen Maßstab eines 500 kWh Systems, sind mit signifikanten Umweltauswirkungen und Herausforderungen im Bereich des Recyclings verbunden.

• Ressourcenintensiver Rohstoffabbau:Die Produktion von Lithium-Ionen-Batterien erfordert eine Reihe von kritischen Rohstoffen, darunter Lithium, Kobalt, Nickel, Mangan und Graphit.14 Der Abbau dieser Materialien ist oft mit erheblichen ökologischen und sozialen Problemen in den Förderländern verbunden. Dazu zählen ein hoher Landverbrauch, ein massiver Wasserverbrauch (insbesondere bei der Lithiumgewinnung aus Salzseen in ariden Regionen), die Freisetzung von Schadstoffen, die Zerstörung von lokalen Ökosystemen und der Verlust von Biodiversität.39 In einigen Regionen sind zudem problematische Arbeitsbedingungen und Menschenrechtsverletzungen, wie Kinder- oder Zwangsarbeit, im Zusammenhang mit dem Rohstoffabbau dokumentiert.40

• Energieaufwand und CO2-Fußabdruck bei der Herstellung:Die Herstellung von Batteriezellen und -systemen ist ein energieintensiver Prozess.14 Der spezifische Energieaufwand und der damit verbundene CO2-Fußabdruck hängen stark vom Energiemix ab, der an den jeweiligen Produktionsstandorten zum Einsatz kommt. Eine Produktion in Ländern mit einem hohen Anteil an fossilen Energieträgern in der Stromerzeugung führt zu einem entsprechend höheren CO2-Rucksack der Batterien. Die novellierte EU-Batterieverordnung trägt diesem Aspekt Rechnung, indem sie zukünftig unter anderem Angaben zum CO2-Fußabdruck von Batterien fordert.39

• Komplexität und Kosten des Recyclings:Das Recycling von Lithium-Ionen-Batterien ist aufgrund ihres komplexen Aufbaus und der Vielfalt der eingesetzten Materialien und Zellchemien eine technische und wirtschaftliche Herausforderung.39 Es existieren verschiedene Recyclingverfahren, die grob in pyrometallurgische (Einschmelzen bei hohen Temperaturen), hydrometallurgische (chemische Laugung) und direkte Recyclingansätze (mechanische Aufbereitung und direkte Rückgewinnung von Komponenten) unterteilt werden können.39 Jedes dieser Verfahren hat spezifische Vor- und Nachteile hinsichtlich Rückgewinnungsquoten, Energieverbrauch und Umweltverträglichkeit. Die vollständige und wirtschaftliche Rückgewinnung aller wertvollen Materialien (insbesondere Lithium, Kobalt, Nickel) ist oft noch nicht im industriellen Großmaßstab etabliert oder mit hohen Kosten verbunden. Obwohl gesetzliche Recyclingquoten für Altbatterien existieren 39, beziehen sich diese oft auf das Gesamtgewicht oder bestimmte Hauptmetalle, während die tatsächliche Rückgewinnungsrate für spezifische kritische Materialien wie Lithium variieren kann. Die Effizienz der Recyclingprozesse und die Qualität der zurückgewonnenen Sekundärrohstoffe sind entscheidend für eine echte Kreislaufwirtschaft.

• Umgang mit Gefahrstoffen bei Entsorgung und Recycling:Altbatterien aus Lithium-Ionen-Systemen gelten als gefährlicher Abfall und müssen entsprechend den geltenden Vorschriften gesammelt, transportiert, gelagert und behandelt werden.7 Sie enthalten potenziell entzündliche Elektrolyte und andere reaktive Komponenten. Eine unsachgemäße Entsorgung, beispielsweise über den Hausmüll, führt nicht nur zur Belastung der Umwelt durch austretende Schadstoffe, sondern birgt auch erhebliche Brandgefahren in Sortier- und Recyclinganlagen, wo mechanische Beschädigungen zu Kurzschlüssen und Bränden führen können.14 Die EU-Batterieverordnung verschärft die Anforderungen an die gesamte Entsorgungskette, um diese Risiken zu minimieren und eine hochwertige Verwertung sicherzustellen.39

Es besteht ein inhärenter Zielkonflikt: Einerseits sind Energiespeicher notwendig, um die Integration erneuerbarer Energien voranzutreiben und somit zur Reduktion von CO2-Emissionen beizutragen; andererseits ist die Herstellung dieser Speicher selbst mit einem nicht unerheblichen ökologischen Fußabdruck verbunden.14 Die "grüne" Energie aus der PV-Anlage wird mit einer Technologie gespeichert, deren Produktion und Entsorgung eigene Umweltbelastungen verursachen.

Angesichts der rasant steigenden Nachfrage nach Lithium-Ionen-Batterien, insbesondere aus dem Sektor der Elektromobilität und für stationäre Großspeicher, besteht die Sorge, dass die aktuellen und zukünftigen Recyclingkapazitäten und -technologien möglicherweise nicht ausreichen werden, um die prognostizierten Mengen an Altbatterien effizient, wirtschaftlich und umweltverträglich zu verarbeiten.39 Dies könnte langfristig zu Engpässen bei der Entsorgung und zu einem Anstieg der Umweltbelastung führen, wenn keine adäquaten Lösungen im globalen Maßstab entwickelt werden.

Die Wirtschaftlichkeit des Batterierecyclings ist zudem stark von den Preisen der Primärrohstoffe auf dem Weltmarkt abhängig. Bei niedrigen Rohstoffpreisen ist das Recycling oft nicht kostendeckend oder konkurrenzfähig gegenüber der Neuproduktion von Materialien aus Primärquellen. Dies kann die Investitionsbereitschaft in fortschrittliche Recyclingtechnologien dämpfen und die Abhängigkeit von neu abgebauten Rohstoffen aufrechterhalten.39 Regulatorische Instrumente wie Mindesteinsatzquoten für Rezyklate in Neubatterien, wie sie die EU-Batterieverordnung vorsieht, zielen darauf ab, diesen Marktmechanismus zu korrigieren und die Nachfrage nach Sekundärrohstoffen zu stärken, können aber potenziell auch die Kosten für Neubatterien erhöhen, wenn Rezyklate teurer sind als Primärmaterialien.39

Schwäche 9: Abhängigkeiten von Lieferketten und externen Marktfaktoren

Die Realisierung und der wirtschaftliche Betrieb eines 500 kWh Batteriespeichersystems sind stark von externen Faktoren beeinflusst, insbesondere von der Verfügbarkeit und den Kosten kritischer Rohstoffe und Komponenten sowie von der Stabilität globaler Lieferketten.

• Volatilität der Rohstoffpreise:Die Preise für Schlüsselmaterialien, die in Lithium-Ionen-Batterien verwendet werden, wie Lithium, Kobalt, Nickel und Mangan, haben in den vergangenen Jahren eine erhebliche Volatilität gezeigt. Beispielsweise stiegen die globalen Lithiumpreise zwischen 2021 und 2022 um über 500%, und auch die Nickelpreise erlebten Anfang 2022 einen Anstieg von 250%.41 Solche Preisschwankungen werden durch ein komplexes Zusammenspiel von globaler Angebots- und Nachfrageentwicklung, spekulativen Markteinflüssen, technologischen Veränderungen und geopolitischen Ereignissen verursacht. Diese Preisvolatilität erschwert die langfristige Kostenkalkulation für Batterieprojekte erheblich und kann die Wirtschaftlichkeit geplanter Investitionen unvorhersehbar beeinflussen.

• Geopolitische Risiken und Konzentration der Produktionskapazitäten:Der Abbau vieler kritischer Batterierohstoffe sowie deren Weiterverarbeitung zu batteriefähigen Materialien sind geografisch stark konzentriert. So kontrolliert China beispielsweise über 80% der globalen Verarbeitungskapazitäten für Lithiumhydroxid in Batteriequalität.41 Auch andere Länder spielen bei spezifischen Rohstoffen eine dominante Rolle. Diese Konzentration schafft erhebliche geopolitische Abhängigkeiten und birgt Risiken für Lieferunterbrechungen durch politische Instabilitäten in den Förder- oder Verarbeitungsregionen, Handelskonflikte, Exportbeschränkungen oder andere politische Entscheidungen.42 Darüber hinaus werfen Berichte über Menschenrechtsverletzungen und mangelnde Umweltstandards in einigen Abbauregionen ethische Fragen auf und können zu Reputationsrisiken oder sogar zu Importbeschränkungen für Produkte führen, die Materialien aus solchen Quellen enthalten.40

• Potenzielle Engpässe bei kritischen Komponenten:Nicht nur die Rohstoffe selbst, sondern auch bereits verarbeitete Komponenten wie Batteriezellen, Halbleiter für Batteriemanagementsysteme (BMS) oder Leistungselektronik (Wechselrichter) können von Lieferengpässen betroffen sein. Die global stark steigende Nachfrage nach Batterien, getrieben vor allem durch den Hochlauf der Elektromobilität und den Ausbau stationärer Energiespeicher, setzt die bestehenden Produktionskapazitäten und Lieferketten zusätzlich unter erheblichen Druck.41 Dies kann dazu führen, dass Hersteller von Batteriesystemen mit Lieferverzögerungen für essenzielle Komponenten konfrontiert sind, was wiederum die termingerechte Realisierung von Projekten gefährdet. Berichte von Herstellern von Elektrofahrzeugen über Lieferverzögerungen von 6 bis 12 Monaten für Batterien illustrieren diese Problematik.41

• Lange Lieferzeiten und Planungsunsicherheit:Die Summe der genannten Faktoren – volatile Preise, geopolitische Risiken und potenzielle Engpässe – kann zu langen und oft unsicheren Lieferzeiten für komplette Batteriespeichersysteme oder deren Schlüsselkomponenten führen. Dies erschwert die Projektplanung und -realisierung, kann zu Verzögerungen im Projektablauf führen und die Einhaltung von Zeitplänen und Budgets gefährden.

Die Abhängigkeit von globalen Lieferketten stellt somit nicht nur einen Kosten- und Zeitfaktor dar, sondern birgt auch ein erhebliches strategisches Risiko für Projekte, die auf Batterietechnologie angewiesen sind. Langfristig sind Strategien zur Diversifizierung der Lieferquellen, zur Reduktion der Abhängigkeit von einzelnen Ländern oder Unternehmen und zur Förderung lokaler oder regionaler Wertschöpfungsketten (z.B. durch den Aufbau eigener Produktionskapazitäten in Europa oder Nordamerika 41) notwendig. Kurzfristig sind Projektentwickler und Betreiber jedoch diesen globalen Marktrisiken oft stark ausgesetzt.

Die enorme Komplexität der Lieferkette für Batterien, die sich von der Mine über zahlreiche Verarbeitungsstufen bis hin zum fertigen System erstreckt und oft tausende von Einzellieferanten umfasst 40, macht sie besonders anfällig für Störungen an vielen verschiedenen Punkten (Domino- oder Bullwhip-Effekt). Ein Problem bei einem kleinen, spezialisierten Zulieferer in einer vorgelagerten Stufe kann kaskadenartige Auswirkungen auf die gesamte nachfolgende Kette haben und zu unvorhergesehenen Verzögerungen oder Kostensteigerungen führen.

Zudem können die zunehmenden Bemühungen um ethischere und nachhaltigere Lieferketten – beispielsweise durch die Vermeidung von Rohstoffen aus Konfliktregionen oder aus Produktion mit Kinderarbeit sowie durch die Reduktion des CO2-Fußabdrucks in der Herstellung – kurzfristig zu höheren Kosten und einer geringeren Verfügbarkeit von "sauberen" Materialien und Komponenten führen. Dies stellt einen potenziellen Konflikt mit dem reinen Kostendruck dar, dem viele Projekte ausgesetzt sind.39 Die Einhaltung von Sorgfaltspflichten in der Lieferkette, wie sie beispielsweise die neue EU-Batterieverordnung fordert, ist zwar ökologisch und sozial wünschenswert, kann aber die Beschaffungsprozesse komplexer und teurer machen.

Schwäche 10: Software-Obsoleszenz, Cybersicherheit und regulatorische Unsicherheiten

Moderne Batteriespeichersysteme sind hochgradig softwaregesteuerte und oft vernetzte Anlagen. Diese "Intelligenz" ist zwar für einen optimierten und sicheren Betrieb unerlässlich, birgt aber auch spezifische Schwachstellen in Bezug auf Softwarealterung, Cybersicherheit und die Anpassungsfähigkeit an sich wandelnde regulatorische Rahmenbedingungen.

• Risiko veralteter Firmware/Software im BMS oder EMS:Sowohl das Batteriemanagementsystem (BMS) als auch das übergeordnete Energiemanagementsystem (EMS) basieren auf komplexer Firmware und Software. Wie jede Software unterliegt auch diese einem Lebenszyklus: Sie altert, kann unentdeckte Sicherheitslücken enthalten oder wird vom Hersteller nach einer gewissen Zeit nicht mehr aktiv weiterentwickelt oder unterstützt (End-of-Life-Status).3 Ein konkretes Beispiel zeigt, dass der Support für bestimmte BMS-Firmware-Versionen eingestellt wird und neue Funktionen oder Fehlerbehebungen nur noch für neuere Hardware-Revisionen bereitgestellt werden.20 Dies kann die Funktionalität des Speichersystems einschränken, die Behebung bekannter Fehler verhindern oder Sicherheitsrisiken durch nicht geschlossene Schwachstellen perpetuieren. Veraltete Software kann zudem die Kompatibilität mit neuen Netzwerkanforderungen, anderen Systemkomponenten oder zukünftigen Marktmodellen beeinträchtigen.

• Ende des Hersteller-Supports für Software und Hardware:Hersteller von BMS- oder EMS-Komponenten können den Support für ältere Modelle oder Softwareversionen nach einigen Jahren einstellen. Dies bedeutet in der Praxis, dass keine weiteren Updates (weder Funktions- noch Sicherheitsupdates) und möglicherweise auch keine Ersatzteile mehr verfügbar sind.19 Ein solches Support-Ende kann Betreiber dazu zwingen, kritische Komponenten oder sogar das gesamte Management-System vorzeitig auszutauschen, auch wenn die eigentlichen Batteriezellen physisch noch funktionsfähig wären. Dies verursacht unvorhergesehene Kosten und kann die ursprüngliche Wirtschaftlichkeitsberechnung des Systems untergraben.

• Anfälligkeit für Cyberangriffe bei vernetzten Systemen:Um Fernwartung, Monitoring, die Teilnahme an virtuellen Kraftwerken oder die Optimierung anhand von Marktsignalen zu ermöglichen, sind moderne Batteriespeichersysteme häufig mit dem Internet oder anderen externen Netzwerken verbunden.33 Diese Vernetzung eröffnet jedoch potenzielle Angriffsvektoren für Cyberkriminelle. Mögliche Bedrohungen umfassen Ransomware-Angriffe, die das System lahmlegen, die Manipulation von Betriebsdaten oder Steuerbefehlen, die Sabotage des Systems oder den Diebstahl sensibler Betriebsdaten.30 Erfolgreiche Cyberangriffe können nicht nur den Betrieb des Speichersystems stören und finanzielle Schäden verursachen, sondern im schlimmsten Fall auch die Batterie beschädigen oder negative Auswirkungen auf die Stabilität des angeschlossenen Stromnetzes haben. Die Absicherung gegen solche Bedrohungen erfordert kontinuierliche Anstrengungen, darunter der Einsatz von Firewalls, Intrusion-Detection-Systemen, sicheren Softwareentwicklungspraktiken und die regelmäßige Durchführung von Sicherheitspatches und -audits.

• Notwendigkeit kontinuierlicher Updates und Sicherheitspatches:Um bekannte Sicherheitslücken zu schließen, die Systemstabilität zu gewährleisten und die Funktionalität auf dem neuesten Stand zu halten, sind regelmäßige Updates der Firmware und Software von BMS und EMS unerlässlich.19 Die Durchführung dieser Updates verursacht administrativen Aufwand und Kosten. Zudem besteht immer ein Restrisiko, dass Updates fehlschlagen, Inkompatibilitäten verursachen oder unbeabsichtigt neue Probleme im System einführen.

• Anpassungsbedarf an sich ändernde Netzanschlussrichtlinien und regulatorische Rahmenbedingungen:Die gesetzlichen und technischen Rahmenbedingungen für den Betrieb von Energiespeichern, einschließlich der Netzanschlussrichtlinien (Grid Codes), der Vergütungsmodelle für Netzdienstleistungen und der Anforderungen an die Marktteilnahme, unterliegen einer ständigen Weiterentwicklung.33 Beispielsweise können sich die Regelungen zu Netzentgelten für Speicher ändern (wie die Diskussion um die Behandlung von Speichern als Letztverbraucher in Deutschland zeigt 44), neue Anforderungen an die Präqualifikation für die Teilnahme an Regelenergiemärkten eingeführt werden oder der Rollout von Smart-Meter-Infrastrukturen neue Möglichkeiten und Anforderungen für die Steuerung und Abrechnung schaffen.33 Solche Änderungen können es erforderlich machen, dass die Software des BMS oder EMS angepasst, Hardwarekomponenten ausgetauscht oder das gesamte Betriebskonzept des Speichers überarbeitet werden muss, um weiterhin konform zu agieren oder neue Marktchancen nutzen zu können. Die Unsicherheit bezüglich zukünftiger regulatorischer Entwicklungen kann die Investitionssicherheit beeinträchtigen.44

Die "Intelligenz" des Batteriesystems, die durch komplexe BMS- und EMS-Software realisiert wird, ist somit ein zweischneidiges Schwert: Sie ermöglicht einen optimierten und sicheren Betrieb, schafft aber gleichzeitig neue Schwachstellen durch Cybersicherheitsrisiken und neue Abhängigkeiten vom Software-Lebenszyklusmanagement und dem Support des Herstellers.3

Es besteht das Risiko, dass die Software-Obsoleszenz die physische Lebensdauer der Batteriekomponenten überdauert. Das bedeutet, die Batteriezellen könnten mechanisch und chemisch noch eine Restkapazität aufweisen und funktionsfähig sein, aber das BMS oder EMS ist veraltet, wird nicht mehr unterstützt, weist bekannte Sicherheitslücken auf oder ist nicht mehr mit neuen Netzanforderungen kompatibel. In einem solchen Fall kann das gesamte Speichersystem unbrauchbar oder zumindest unwirtschaftlich im Betrieb werden, was einen vorzeitigen und kostspieligen Austausch des Managementsystems oder des gesamten Speichers nach sich ziehen kann.5

Regulatorische Unsicherheit und sich schnell ändernde Marktbedingungen, beispielsweise für die Erbringung von Netzdienstleistungen oder die Nutzung dynamischer Stromtarife, können dazu führen, dass ein heute optimal ausgelegtes und konfiguriertes BMS/EMS morgen nicht mehr ideal ist, um die Wirtschaftlichkeit des Speichers zu maximieren.44 Die Software des Systems muss daher nicht nur bei der Inbetriebnahme, sondern über den gesamten Lebenszyklus hinweg ein hohes Maß an Flexibilität und Anpassungsfähigkeit aufweisen, um auf solche Veränderungen reagieren zu können.

Zusammenfassende Betrachtung und Empfehlungen

Die Analyse der potenziellen Schwachstellen eines 500 kWh Batteriespeichersystems im Kontext einer Biogas- und PV-Anlagenintegration hat gezeigt, dass trotz der technologischen Fortschritte und der wichtigen Rolle dieser Systeme für die Energiewende eine Reihe von Herausforderungen und Risiken bestehen. Diese reichen von der inhärenten Degradation der Batteriezellen über die Komplexität und Ausfallanfälligkeit der Management- und Steuerungssysteme bis hin zu Sicherheitsaspekten, ökonomischen Unsicherheiten und externen Abhängigkeiten.

Die zehn identifizierten Kernschwachstellen – Degradation, BMS-Komplexität, thermisches Management, Sicherheitsrisiken (insb. thermisches Durchgehen), Systemintegration und Energieflussmanagement, Effizienz- und Leistungsbeschränkungen, hohe CAPEX/OPEX, Umweltauswirkungen und Recycling, Lieferkettenabhängigkeiten sowie Software-Obsoleszenz und regulatorische Unsicherheiten – sind oft nicht isoliert zu betrachten, sondern stehen in Wechselwirkung zueinander. Beispielsweise beeinflusst die Qualität des Thermomanagements direkt die Degradationsrate und die Sicherheitsrisiken. Die Komplexität des BMS kann sowohl die Betriebskosten (durch Wartung und potenzielle Ausfälle) als auch die Sicherheit und die Lebensdauer des Systems negativ beeinflussen. Die Wirtschaftlichkeit wird maßgeblich von den hohen Investitionskosten, der tatsächlichen Lebensdauer (Degradation) und der Effizienz des Gesamtsystems bestimmt, welche wiederum vom Energieflussmanagement abhängt.

Aus der detaillierten Betrachtung dieser Schwachstellen lassen sich folgende generelle Empfehlungen für die Planung, Implementierung und den Betrieb eines solchen Batteriespeichersystems ableiten:

1. Sorgfältige und standortspezifische Planung und Auslegung:

2. Eine detaillierte Analyse des Lastprofils der Biogasanlage (inkl. Spitzenlasten, Dauer, Häufigkeit) und des PV-Erzeugungsprofils am spezifischen Standort ist unerlässlich für eine optimale Dimensionierung des Speichers (Kapazität und Leistung) und die Auswahl einer geeigneten Batterietechnologie. Lithium-Eisenphosphat (LFP)-Batterien könnten aufgrund ihrer höheren thermischen Stabilität und längeren Zyklenlebensdauer für diesen Anwendungsfall vorteilhaft sein.4

3. Die "nutzbare Kapazität" unter Berücksichtigung von SOC-Grenzen und die realistische C-Rate für den Dauerbetrieb müssen in die Planung einfließen.

4. Qualitätsfokus bei allen Systemkomponenten:

5. Die Auswahl von qualitativ hochwertigen Batteriezellen, einem robusten und zuverlässigen Batteriemanagementsystem (BMS) sowie langlebiger Leistungselektronik von etablierten Herstellern mit einem nachweislich guten Support- und Service-Track-Record ist entscheidend. Billigkomponenten können langfristig zu höheren Kosten durch Ausfälle, schnellere Degradation und Sicherheitsrisiken führen.

6. Implementierung eines robusten und effizienten Thermomanagements:

7. Das Thermomanagementsystem muss für die spezifischen klimatischen Bedingungen am Aufstellort und die erwarteten Lastanforderungen ausgelegt sein. Es sollte eine möglichst homogene Temperaturverteilung im gesamten Batteriesystem gewährleisten und der Eigenenergieverbrauch minimiert werden.

8. Entwicklung und Umsetzung eines umfassenden Sicherheitskonzepts:

9. Ein mehrstufiges Sicherheitskonzept, das präventive Maßnahmen im BMS, passive bauliche Brandschutzmaßnahmen (z.B. feuerfeste Kapselung, Abstände), aktive Brandfrüherkennung und -bekämpfungssysteme sowie detaillierte organisatorische Maßnahmen (Schulungen, Notfallpläne) umfasst, ist zwingend erforderlich und muss den aktuellen Normen und Vorschriften entsprechen (z.B. UL 9540A, NFPA 855, lokale Bau- und Brandschutzvorschriften).

10. Einsatz eines intelligenten, flexiblen und anpassungsfähigen Energiemanagementsystems (EMS):

11. Das EMS muss in der Lage sein, die komplexen Energieflüsse zwischen PV-Anlage, Biogasanlage, Batteriespeicher und öffentlichem Netz prädiktiv und optimal zu steuern. Es sollte verschiedene Betriebsziele (Eigenverbrauchsmaximierung, Lastspitzenkappung, Batterieschonung, ggf. Netzdienstleistungen) priorisieren und dynamisch anpassen können. Die Fähigkeit, auf sich ändernde Marktbedingungen oder regulatorische Anforderungen reagieren zu können, ist von Vorteil.

12. Ganzheitliche Lebenszyklusbetrachtung in der Wirtschaftlichkeitsanalyse:

13. Die Wirtschaftlichkeitsberechnung muss alle Phasen des Lebenszyklus berücksichtigen: von den initialen Investitionskosten über die laufenden Betriebskosten (Wartung, Versicherung, Energieverluste, Softwarelizenzen) bis hin zu den Kosten für den potenziellen Austausch von Komponenten oder des gesamten Systems nach Erreichen der wirtschaftlichen Lebensdauer sowie die Kosten für die spätere Entsorgung und das Recycling.

14. Aktives Risikomanagement für Lieferketten und Software:

15. Wo möglich, sollten Strategien zur Minimierung von Abhängigkeiten von einzelnen Lieferanten oder Regionen in Betracht gezogen werden.

16. Es muss sichergestellt werden, dass für die Software von BMS und EMS über einen langen Zeitraum Updates und Sicherheitspatches bereitgestellt werden und klare Regelungen für den Support-Fall existieren. Cybersicherheitsaspekte müssen von Beginn an in das Systemdesign integriert werden.

Abschließend ist zu betonen, dass dieser Bericht allgemeine Schwachstellen und Herausforderungen aufzeigt, die bei der Konzeption und dem Betrieb eines 500 kWh Batteriespeichersystems im beschriebenen Kontext relevant sind. Eine detaillierte, auf das konkrete Projekt und die spezifischen Standortbedingungen zugeschnittene Risikoanalyse und Wirtschaftlichkeitsbewertung ist unerlässlich, um fundierte Entscheidungen treffen zu können. Die sorgfältige Abwägung der hier diskutierten Punkte kann jedoch maßgeblich dazu beitragen, die Risiken zu minimieren und den langfristigen Erfolg des Projekts zu sichern.

Anhang

Referenzliste der genutzten Quellen (Snippets):

.1

Referenzen

1. Was ist Batteriedegradation und wie lässt sie sich verhindern? – gridX, Zugriff am Mai 30, 2025, https://www.gridx.ai/de/knowledge/was-ist-batteriedegradation-und-wie-ist-sie-zu-verhindern

2. Degradationsanalyse von handelsüblichen Lithium-Ionen-Batterien ..., Zugriff am Mai 30, 2025, https://www.kmdpower.com/de/news/degradation-analysis-of-commercial-lithium-ion-batteries-in-long-term-storage/

3. Batteries and programmed obsolescence - Label LONGTIME, Zugriff am Mai 30, 2025, https://longtimelabel.com/en/news/batteries-and-programmed-obsolescence/

4. Akkutypen Photovoltaik-Speicher – Ist der Lithium-Stromspeicher das Optimum? - Wegatech, Zugriff am Mai 30, 2025, https://www.wegatech.de/ratgeber/photovoltaik/stromspeicher/akkutypen/

5. Wie lange hält ein PV-Speicher? – Das überraschende Ergebnis, Zugriff am Mai 30, 2025, https://homebattery.ecoflow.com/de/blog/wie-lange-halt-ein-pv-speicher

6. Photovoltaik-Speicher: Techniken, Größe & Kosten - Photovoltaik.org, Zugriff am Mai 30, 2025, https://photovoltaik.org/solarstrom/photovoltaik-speicher

7. Lithium-Ionen-Akku: Aufbau, Funktionsweise, Vor- & Nachteile - protecto.de, Zugriff am Mai 30, 2025, https://www.protecto.de/blog/lithium-ionen-akku-aufbau-und-funktionsweise

8. Technische Kennzahlen von Batteriespeichern - FlexPower, Zugriff am Mai 30, 2025, https://flex-power.energy/de/school-of-flex/technische-kennzahlen-batteriespeicher/

9. Was ist die C-Rate? Einfach & Ausführlich erklärt. | ChargeHere, Zugriff am Mai 30, 2025, https://chargehere.de/glossar/c-rate/

10. Evaluating the Impact of Current-based Cycling Profiles on a Lithium-ion Battery Model, Zugriff am Mai 30, 2025, https://www.researchgate.net/publication/374597827_Evaluating_the_Impact_of_Current-based_Cycling_Profiles_on_a_Lithium-ion_Battery_Model

11. Cycle Life of Lithium-ion Batteries in Combination with Supercapacitors: The effect of load-leveling, Zugriff am Mai 30, 2025, https://steps.ucdavis.edu/wp-content/uploads/2017/05/BURKE-ZHAO-EVS30Lifecyclepaper2017_ver1.pdf

12. Batteriemanagement-System: So steigern Sie die Lebensdauer Ihrer Stromspeicher, Zugriff am Mai 30, 2025, https://homebattery.ecoflow.com/de/blog/batteriemanagement-system

13. Was ist bms - PKNERGY, Zugriff am Mai 30, 2025, https://pknergypower.com/de/was-ist-bms/

14. Batterien und Akkus | Umweltbundesamt, Zugriff am Mai 30, 2025, https://www.umweltbundesamt.de/umwelttipps-fuer-den-alltag/elektrogeraete/batterien-akkus

15. Battery Management Systems (BMS) - Infineon Technologies, Zugriff am Mai 30, 2025, https://www.infineon.com/cms/de/discoveries/battery-management-system/

16. Batteriemanagementsysteme: Das Herz moderner Speichertechnik, Zugriff am Mai 30, 2025, https://www.forum-verlag.com/fachwissen/elektrosicherheit-und-elektrotechnik/batteriemanagementsystem/

17. What is a Battery Management System (BMS)? Essential Guide for Engineers - Large Power, Zugriff am Mai 30, 2025, https://www.large-battery.com/2025/05/what-is-a-battery-management-system-bms-essential-guide-for-engineers.html

18. Ensuring a reliable, efficient and safe battery management system with model-based design, Zugriff am Mai 30, 2025, https://blogs.sw.siemens.com/simcenter/battery-management-system/

19. Burner Management System (BMS) System Lifespan - Profire Energy, Zugriff am Mai 30, 2025, https://profireenergy.com/burner-management-system-lifespan/

20. The inevitable end of the JK-BMS. EOS for V14 and V15 - is that it? - YouTube, Zugriff am Mai 30, 2025, https://www.youtube.com/watch?v=4hfA5OW2zcM

21. Dissertation - Zustands-, Parameterschätzung und Sensordatenfusion in intelligenten Batteriesystemen - Dominik Schneider - mediaTUM, Zugriff am Mai 30, 2025, https://mediatum.ub.tum.de/doc/1709552/1709552.pdf

22. Insights from EPRI's Battery Energy Storage Systems (BESS) Failure Incident Database, Zugriff am Mai 30, 2025, https://restservice.epri.com/publicdownload/000000003002030360/0/Produc

23. Thermal Management in Battery Systems Explained-Pknergypower, Zugriff am Mai 30, 2025, https://pknergypower.com/battery-thermal-management-system/

24. 500 kW/250 kWh Battery | Aggreko US, Zugriff am Mai 30, 2025, https://www.aggreko.com/en-us/products/energy-storage/500-kw-250-kwh-battery

25. Thermal Management & Efficiency Testing - LiNa Energy, Zugriff am Mai 30, 2025, https://www.lina.energy/wp-content/uploads/2023/07/Thermal-Management-Efficiency-Testing_MD-Update-1.pdf

26. brandverhuetung-oesterreich.at, Zugriff am Mai 30, 2025, https://brandverhuetung-oesterreich.at/wp-content/uploads/2023/07/MVBOe-004_2023-01_Brandschutzmassnahmen-Lithium-Ionen-Akkus.pdf

27. Clause 10.3 Energy Storage Systems - SCDF, Zugriff am Mai 30, 2025, https://www.scdf.gov.sg/fire-safety-services-listing/fire-code-2023/table-of-content/chapter-10-requirements-for-special-installations/clause-10.3-energy-storage-systems

28. SR-EOC05B Energy Storage Battery User Manual - SRNE, Zugriff am Mai 30, 2025, https://www.srnesolar.com/wp-content/uploads/2023/04/User-Manual_SR-EOC05B-Energy-Storage-Battery_EN-V1.0.pdf

29. Integration von Batteriespeichern in das deutsche Nieder- und Mittelspannungsnetz - mediaTUM, Zugriff am Mai 30, 2025, https://mediatum.ub.tum.de/doc/1351963/1351963.pdf

30. speicher.aeesuisse.ch, Zugriff am Mai 30, 2025, https://speicher.aeesuisse.ch/wp-content/uploads/sites/15/2021/09/FESS_Fokusstudie_Batteriespeicher.pdf

31. Energieflussmanagement mit den vier digitalen Ausgängen - Fronius International, Zugriff am Mai 30, 2025, https://www.fronius.com/~/downloads/Solar%20Energy/Whitepaper/SE_WP_Energy_flow_management_using_the_four_digital_outputs_DE.pdf

32. Energieflussmanagement: Multi Flow Technologie, Zugriff am Mai 30, 2025, https://www.fronius.com/de/solarenergie/installateure-partner/produkte-loesungen/features/multi-flow-technologie

33. Europas größtes virtuelles Kraftwerk: 500 MW Flexibilität senken Stro, Zugriff am Mai 30, 2025, https://www.industr.com/de/europas-groesstes-virtuelles-kraftwerk-500-mw-flexibilitaet-senken-stro-2855794

34. Gewerbespeicher für PV-Anlagen – lohnt sich die Anschaffung? - Elevion Green, Zugriff am Mai 30, 2025, https://www.eleviongreen.de/article/gewerbespeicher

35. Lithium-Ion Battery Roadmap – Industrialization Perspectives Toward 2030 - Fraunhofer ISI, Zugriff am Mai 30, 2025, https://www.isi.fraunhofer.de/content/dam/isi/dokumente/cct/2023/Fraunhofer-ISI_LIB-Roadmap-2023.pdf

36. Techno-Economic Assessment of Lithium Ion Batteries for Utility Scale Purpose in The Italian Market - POLITesi - Politecnico di Milano, Zugriff am Mai 30, 2025, https://www.politesi.polimi.it/retrieve/f93f26c3-4326-447d-8e10-6090d90adf2e/2023_05_Salvatori_Maldonado.pdf

37. CAPEX and OPEX of battery storage. | Download Scientific Diagram - ResearchGate, Zugriff am Mai 30, 2025, https://www.researchgate.net/figure/CAPEX-and-OPEX-of-battery-storage_tbl5_353423206

38. www.isi.fraunhofer.de, Zugriff am Mai 30, 2025, https://www.isi.fraunhofer.de/content/dam/isi/dokumente/cct/lib/TRM-SES.pdf

39. www.bundestag.de, Zugriff am Mai 30, 2025, https://www.bundestag.de/resource/blob/1013884/411c20461610baeda84bf53c3296bea9/WD-5-077-24-pdf.pdf

40. Human rights risks in world battery supply chain - SustMeme, Zugriff am Mai 30, 2025, https://sustmeme.com/2024/09/18/human-rights-risks-in-world-battery-supply-chain/

41. Battery Supply Chain Disruptions: How Material Shortages Are Impacting Production (Latest Stats) | PatentPC, Zugriff am Mai 30, 2025, https://patentpc.com/blog/battery-supply-chain-disruptions-how-material-shortages-are-impacting-production-latest-stats

42. aeesuisse.ch, Zugriff am Mai 30, 2025, https://aeesuisse.ch/wp-content/uploads/2023/11/FESS_Kompendium_2_2023.pdf

43. Cybersecurity in Battery Energy Storage: Mitigating Risks in a Changing Policy Landscape, Zugriff am Mai 30, 2025, https://blog.fluenceenergy.com/cybersecurity-battery-energy-storage-mitigating-risks-changing-policy-landscap

44. German battery energy storage: a key technology for grid integration? - ESS News, Zugriff am Mai 30, 2025, https://www.ess-news.com/2025/04/17/german-battery-energy-storage-a-key-technology-for-grid-integration/

45. Market prices of renewable energy and the status of storage systems in Germany | Europe Solar Innovation Co., Ltd., Zugriff am Mai 30, 2025, https://www.e-solar.co.jp/en/column/post1552

46. Utility-Scale Battery Storage | Electricity | 2023 | ATB | NREL, Zugriff am Mai 30, 2025, https://atb.nrel.gov/electricity/2023/utility-scale_battery_storage

47. Wirtschaftlichkeit von zukunftsfähigen Geschäftsmodellen dezentraler Stromspeicher - Zentrale Hochschulbibliothek Flensburg, Zugriff am Mai 30, 2025, https://www.zhb-flensburg.de/fileadmin/content/spezial-einrichtungen/zhb/dokumente/dissertationen/fluri/fluri-2019-wirtschaftlichkeit-dez-stromspeicher.pdf

48. Reduce Execution Risk in Energy Storage with VaultOS™ EMS and Real-Time Plant Digital Twin, Zugriff am Mai 30, 2025, https://www.energyvault.com/newsroom/reducing-execution-risk-in-energy-storage-with-vaultos-ems-and-real-time-plant-digital-twin

49. Cost models for battery energy storage systems - DiVA portal, Zugriff am Mai 30, 2025, https://www.diva-portal.org/smash/get/diva2:1254196/FULLTEXT01.pdf

50. Techno-Economic Analysis of the Business Potential of Second-Life Batteries in Ostrobothnia, Finland - MDPI, Zugriff am Mai 30, 2025, https://www.mdpi.com/2313-0105/10/1/36

51. Tools for Designing Thermal Management of Batteries in Electric Drive Vehicles - Publications - NREL, Zugriff am Mai 30, 2025, https://docs.nrel.gov/docs/fy13osti/57747.pdf

52. Energiespeicher: Die perfekte Größe der Solarbatterie bestimmen - mit Online Rechner, Zugriff am Mai 30, 2025, https://www.solaranlage-ratgeber.de/photovoltaik/photovoltaik-technik/energiespeicher-photovoltaikanlagen/energiespeicher-kapazitaet

53. Big Data Alterungsanalyse von Fahrzeugantriebsbatterien zur Klassifizierung für stationäre Anwendungen - mediaTUM, Zugriff am Mai 30, 2025, https://mediatum.ub.tum.de/doc/1488578/1488578.pdf
