Aus welchem Grund ist es sinnvoll, die Netzspannung aufzuzeichnen?



Aus welchem Grund ist es sinnvoll, die Netzspannung auf der Niederspannunngsseite im Stromfee Tagebuch aufzuzeichnen?

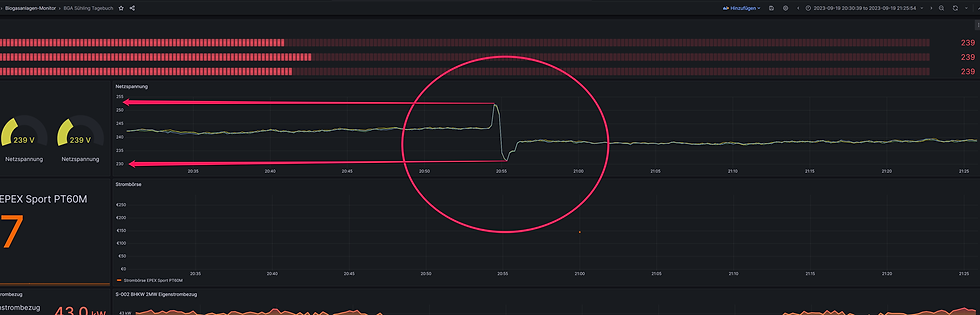

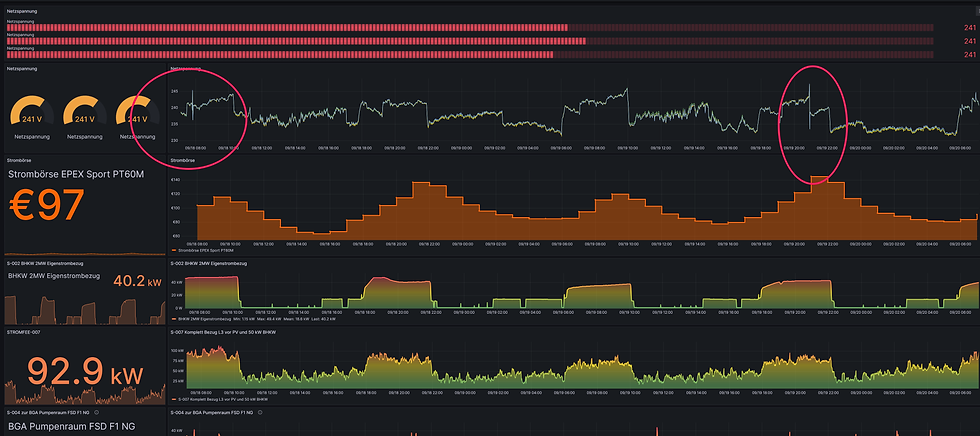

Die Aufzeichnung der Netzspannung auf der Niederspannungsseite ist ein wichtiger Schritt im Energiemanagement, um die Effizienz und Stabilität eines Stromnetzes sicherzustellen. In diesem Blogeintrag werden wir genau erläutern, warum es sinnvoll ist, die Netzspannung zu überwachen und wie dies im Stromfee Tagebuch von Nutzen sein kann.

1. Gewährleistung der Netzstabilität: Die Netzspannung auf der Niederspannungsseite sollte innerhalb eines bestimmten Toleranzbereichs liegen, um die Stabilität des Stromnetzes zu gewährleisten. Abweichungen von dieser Spannungsnorm können zu unerwünschten Schwankungen führen, die letztendlich die Qualität der bereitgestellten Energie beeinträchtigen können. Indem Sie die Netzspannung aufzeichnen, können Sie Probleme frühzeitig erkennen und Maßnahmen ergreifen, um die Netzstabilität sicherzustellen.




2. Identifizierung von Spannungsspitzen und -abfällen: Spannungsspitzen und -abfälle können verschiedene Probleme verursachen, einschließlich Beschädigung von elektrischen Geräten und Maschinen. Wenn Sie die Netzspannung überwachen, können Sie solche Vorkommnisse sofort erkennen und geeignete Schutzmaßnahmen ergreifen, um teure Ausfälle und Reparaturen zu vermeiden.

3. Optimierung der Energieeffizienz: Eine konstante Netzspannung auf der Niederspannungsseite ist entscheidend für die Energieeffizienz. Wenn die Spannung zu hoch oder zu niedrig ist, können Geräte ineffizient arbeiten. Durch die Aufzeichnung der Spannung können Sie feststellen, ob Ihre elektrischen Anlagen optimal arbeiten. Sie können auch Abweichungen erkennen, die auf verschwendete Energie hinweisen, und diese beheben.

4. Planung von Wartungsarbeiten: Die Überwachung der Netzspannung ermöglicht es Ihnen, den Verschleiß und die Lebensdauer Ihrer elektrischen Anlagen besser zu verwalten. Wenn Sie Abweichungen oder Verschlechterungen feststellen, können Sie rechtzeitig Wartungsarbeiten planen, um teure Reparaturen oder Ausfälle zu vermeiden.

5. Einhaltung von Vorschriften und Normen: In vielen Ländern gibt es Vorschriften und Normen, die die Netzspannung regeln. Die Aufzeichnung der Spannung auf der Niederspannungsseite kann Ihnen dabei helfen, sicherzustellen, dass Sie diese Vorschriften einhalten und keine Strafen oder rechtlichen Konsequenzen riskieren. Fachbegriff erklärt (Netzspannung): Die Netzspannung ist die elektrische Spannung, die in einem Stromnetz, wie zum Beispiel dem öffentlichen Stromnetz, bereitgestellt wird. Sie wird in Volt (V) gemessen und ist für den sicheren Betrieb elektrischer Geräte und Anlagen von entscheidender Bedeutung.

Insgesamt ist die Aufzeichnung der Netzspannung auf der Niederspannungsseite ein wichtiger Schritt, um die Effizienz, Stabilität und Zuverlässigkeit Ihres Energieversorgungssystems sicherzustellen. Das Stromfee Tagebuch bietet Ihnen die Möglichkeit, diese Daten zu sammeln und auszuwerten, um Ihr Energiemanagement zu optimieren und potenzielle Probleme frühzeitig zu erkennen und zu beheben.


Welche Vorschriften gelten für die Netzbetreiber für die Qualitätssicherung des Stromnetzes?


Die Qualitätssicherung des Stromnetzes ist von entscheidender Bedeutung, um sicherzustellen, dass die Endverbraucher eine zuverlässige und hochwertige Stromversorgung erhalten. Die Netzbetreiber sind in vielen Ländern gesetzlich verpflichtet, bestimmte Vorschriften und Normen einzuhalten, um die Qualität des Stromnetzes zu gewährleisten. Hier sind einige der gängigen Vorschriften, die für Netzbetreiber relevant sein können:

1. Spannungsqualität (EN 50160): Die Norm EN 50160 ist eine weit verbreitete internationale Norm, die die Spannungsqualität im Stromnetz regelt. Sie legt Grenzwerte für Spannungsabweichungen, Harmonische und Interharmonische fest. Netzbetreiber müssen sicherstellen, dass die Spannung innerhalb dieser Grenzwerte liegt, um die Qualität der Stromversorgung sicherzustellen.

2. Frequenzregelung: Die Frequenz des Stromnetzes (in Hertz) sollte innerhalb eines bestimmten Bereichs gehalten werden. In Europa beträgt der Normbereich in der Regel 49,9 Hz bis 50,1 Hz. Netzbetreiber sind verantwortlich für die Überwachung und Regelung der Frequenz, um sicherzustellen, dass sie innerhalb dieser Grenzen bleibt.

3. Einspeisemanagement für erneuerbare Energien: Mit dem verstärkten Ausbau erneuerbarer Energien wie Wind- und Solarenergie ist das Einspeisemanagement von großer Bedeutung. Netzbetreiber müssen sicherstellen, dass die Einspeisung erneuerbarer Energien in das Netz stabil und kontrolliert erfolgt, um Spannungsschwankungen zu vermeiden.

4. Notstromversorgung und Redundanz: Netzbetreiber müssen Pläne und Vorkehrungen für die Notstromversorgung und die Redundanz des Stromnetzes haben. Dies ist entscheidend, um bei Störungen oder Ausfällen eine kontinuierliche Stromversorgung sicherzustellen.

5. Datenschutz und Cybersecurity: Angesichts der zunehmenden Digitalisierung des Stromnetzes sind Netzbetreiber verpflichtet, strenge Datenschutz- und Cybersicherheitsstandards einzuhalten, um die Integrität des Netzbetriebs und die Privatsphäre der Verbraucher zu schützen.

6. Berichterstattung und Dokumentation: Netzbetreiber müssen regelmäßige Berichte über die Qualität und Zuverlässigkeit ihres Stromnetzes erstellen und diese gegebenenfalls den Regulierungsbehörden vorlegen.

Fachbegriffe erklärt (Spannungsqualität): Die Spannungsqualität bezieht sich auf die Stabilität und Reinheit der elektrischen Spannung im Stromnetz. Dies umfasst Aspekte wie Spannungsschwankungen, Harmonische (überlagerte Frequenzen) und Interharmonische (nicht ganzzahlige Frequenzen), die die Leistungsfähigkeit elektrischer Geräte und Anlagen beeinflussen können.

Die genauen Vorschriften und Normen können je nach Land und Region variieren, da die Energieregulierung in der Regel Sache der nationalen oder regionalen Behörden ist. Netzbetreiber sind jedoch in der Regel verpflichtet, eng mit diesen Behörden zusammenzuarbeiten und die entsprechenden Standards einzuhalten, um eine zuverlässige Stromversorgung zu gewährleisten.


In welcher Bandbreite EN50160 dürfen Spannungsschwankungen auftreten?


Die EN 50160 ist eine Norm, die die Spannungsqualität im Stromnetz regelt und spezifische Anforderungen an die Spannungsschwankungen festlegt. Die Bandbreite für Spannungsschwankungen gemäß dieser Norm liegt in der Regel zwischen 90 % und 110 % des Nennwertes der Netzspannung. Hier sind die wichtigsten Kriterien für Spannungsschwankungen gemäß EN 50160:

1. Spannungstoleranzbereich (90 % - 110 %):

  • Die Norm EN 50160 legt fest, dass die Netzspannung innerhalb dieses Bereichs von 90 % bis 110 % des Nennwertes der Netzspannung liegen sollte.

  • Zum Beispiel, wenn die Nennspannung in einem bestimmten Stromnetz 230 Volt beträgt, sollten die Spannungsschwankungen in der Regel zwischen 207 Volt (90 % von 230 V) und 253 Volt (110 % von 230 V) liegen.

2. Kurzzeitige Spannungsschwankungen (Dips und Swells):

  • Die Norm enthält auch spezifische Anforderungen an kurzzeitige Spannungsschwankungen, die als "Dips" (Absenkungen) und "Swells" (Anstiege) bezeichnet werden.

  • Dips dürfen normalerweise nicht länger als 1 Sekunde dauern und sollten nicht weniger als 90 % der Nennspannung betragen.

  • Swells dürfen ebenfalls nicht länger als 1 Sekunde dauern und sollten nicht mehr als 110 % der Nennspannung erreichen.

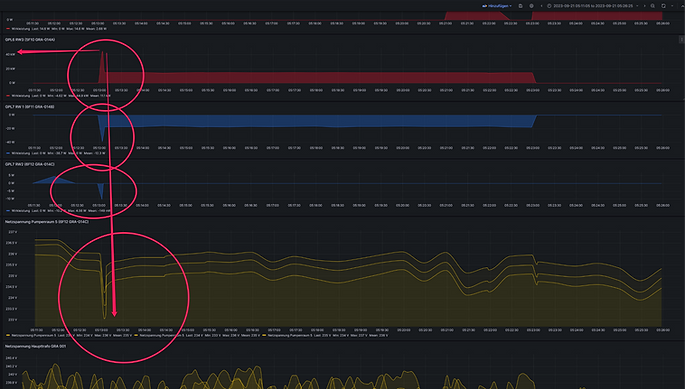

Können Kurzzeitige Spannungsschwankungen (Dips und Swells) dazu führen, dass Transformatorschutzschalter und Generatorschutzschalter auslösen?


Ja, kurzzeitige Spannungsschwankungen, wie Dips (Absenkungen) und Swells (Anstiege), können dazu führen, dass Transformatorschutzschalter und Generatorschutzschalter auslösen. Diese Schutzschalter sind darauf ausgelegt, elektrische Anlagen und Geräte vor Schäden oder Fehlfunktionen zu schützen, und sie reagieren auf bestimmte Bedingungen in der Stromversorgung. Hier ist, wie Dips und Swells die Schutzschalter beeinflussen können: 1. Dips (Absenkungen):

  • Wenn die Spannung im Stromnetz kurzzeitig unter den zulässigen Mindestwert fällt, was bei Dips der Fall ist, kann dies dazu führen, dass Transformatorschutzschalter und Generatorschutzschalter ansprechen.

  • Diese Schutzschalter sind so konzipiert, dass sie aktiviert werden, wenn die Spannung unter einen bestimmten Schwellenwert absinkt. Dies geschieht, um den Transformator oder Generator vor einer Überlastung oder Beschädigung zu schützen.

  • Der Schutzschalter kann den Transformator oder Generator vom Netz trennen, um schwerwiegende Schäden zu verhindern.

2. Swells (Anstiege):

  • Bei Swells handelt es sich um kurzzeitige Anstiege der Spannung im Stromnetz über den zulässigen Höchstwert hinaus.

  • Dies kann ebenfalls dazu führen, dass Schutzschalter auslösen, um die angeschlossenen Geräte und Anlagen vor Schäden durch übermäßige Spannung zu schützen.

  • Der Schutzschalter kann in diesem Fall den Stromfluss unterbrechen, um die angeschlossenen Geräte zu schützen.

Die Auslösung von Schutzschaltern bei Dips und Swells ist ein wichtiger Aspekt des Stromnetzschutzes. Sie dienen dazu, teure Schäden an elektrischen Anlagen und Geräten zu verhindern und die Sicherheit des Stromnetzes zu gewährleisten. In vielen Fällen sind diese Schutzschalter programmierbar und können an die spezifischen Anforderungen und Toleranzen der angeschlossenen Geräte und Anlagen angepasst werden. Es ist wichtig, dass Netzbetreiber die Spannungsqualität überwachen und geeignete Schutzvorrichtungen implementieren, um sicherzustellen, dass Dips und Swells keine negativen Auswirkungen auf den Betrieb des Stromnetzes und der angeschlossenen Geräte haben.





Das Auslösen der Schutzschalter führt bei BHKW-Motoren zu schwerwiedenden Schäden?


Ja, das Auslösen der Schutzschalter kann bei BHKW (Blockheizkraftwerks)-Motoren zu schwerwiegenden Schäden führen. BHKW sind Systeme, die sowohl Wärme als auch elektrische Energie erzeugen, normalerweise durch die Verbrennung von Brennstoffen wie Erdgas oder Diesel. Diese Motoren sind empfindlich gegenüber Spannungsschwankungen und Unterbrechungen im Stromnetz, insbesondere wenn sie kontinuierlich Strom erzeugen und in Wärmeerzeugungsanlagen eingesetzt werden. Hier sind einige Gründe, warum das Auslösen von Schutzschaltern in BHKW-Motoren problematisch sein kann:

1. Betriebsunterbrechung: Wenn Schutzschalter aufgrund von Spannungsschwankungen oder anderen Störungen auslösen, führt dies zu einer vorübergehenden Betriebsunterbrechung des BHKW. Während dieser Zeit wird keine elektrische Energie erzeugt, und die Wärmeerzeugung kann ebenfalls beeinträchtigt sein. Dies kann erhebliche Auswirkungen auf den kontinuierlichen Betrieb von Anlagen haben, die auf die erzeugte Energie und Wärme angewiesen sind.

2. Start- und Stopp-Belastung: Das wiederholte Auslösen und Neustarten des BHKW-Motors aufgrund von Schutzschaltern kann zu mechanischem Stress führen. Der Startvorgang kann besonders anspruchsvoll sein und den Motor belasten. Dies kann im Laufe der Zeit zu Verschleiß und vorzeitiger Abnutzung führen.

3. Effizienzverluste: Jeder Neustart des BHKW-Motors geht mit einem gewissen Energieverlust einher. Dies kann zu einem insgesamt weniger effizienten Betrieb führen, da Energie für den Startvorgang aufgewendet wird, anstatt sie für die Strom- und Wärmeerzeugung zu nutzen.

4. Wartungskosten: Das wiederholte Auslösen von Schutzschaltern kann zu erhöhten Wartungskosten führen, da der Motor und andere Teile des BHKW-Systems möglicherweise häufiger gewartet oder repariert werden müssen.

Um diese Probleme zu minimieren, ist es wichtig, dass BHKW-Systeme mit geeigneten Schutz- und Überwachungsvorrichtungen ausgestattet sind, die auf die spezifischen Anforderungen des Motors und der angeschlossenen Anlagen abgestimmt sind.


Darüber hinaus sollten Netzbetreiber und Betreiber von BHKW-Systemen Maßnahmen ergreifen, um die Netzqualität zu verbessern und Spannungsschwankungen zu minimieren, um unerwünschte Auslösungen von Schutzschaltern zu verhindern und die Zuverlässigkeit des BHKW-Betriebs sicherzustellen.
